Топливные трубопроводы — HITACHI SCX2800-2

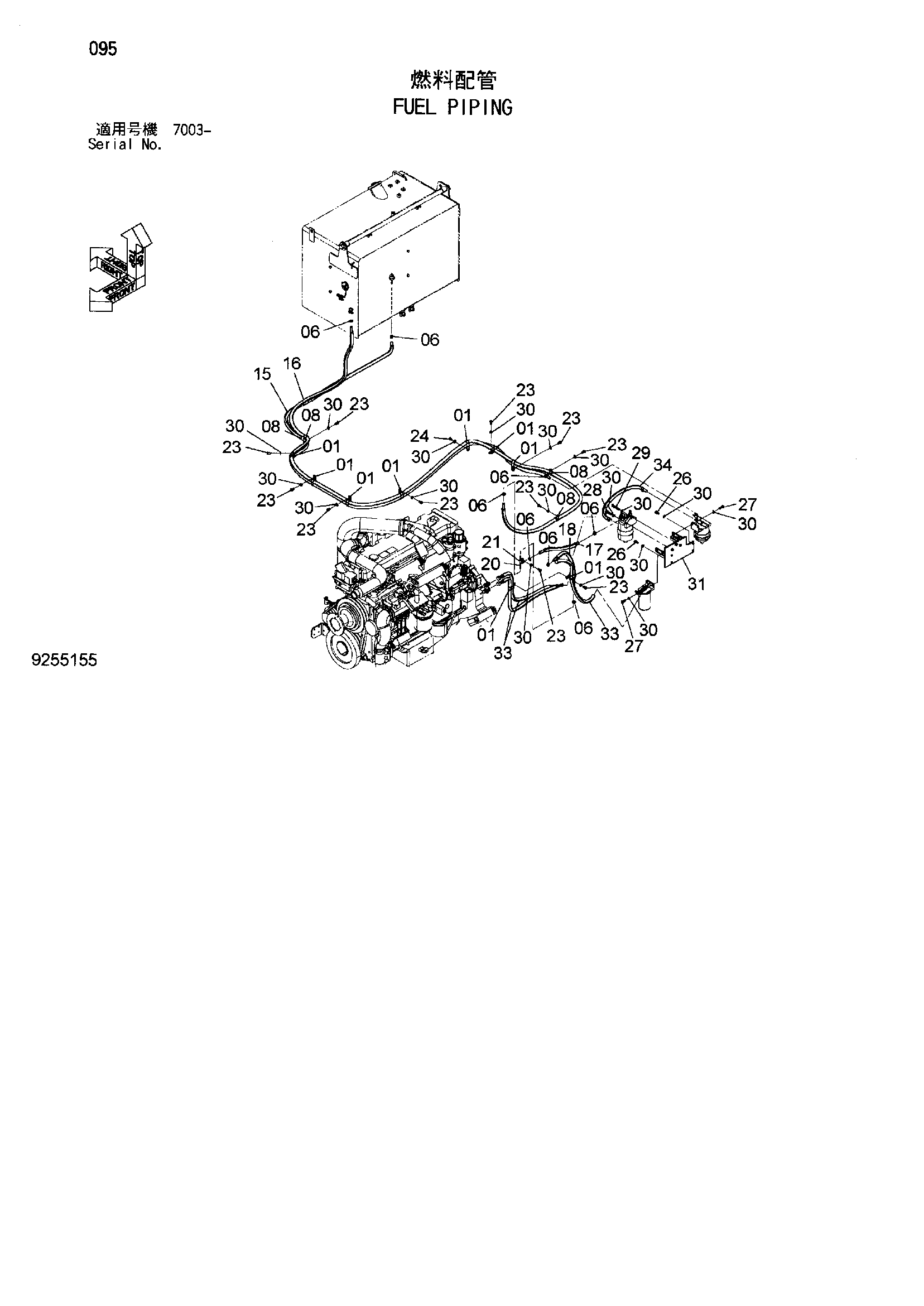

Заводская схема «Топливные трубопроводы» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192034 | Зажим (диаметр. 25mmX2) | 9 |
| 06 | 4514700 | Зажим шланг | 8 |
| 08 | 4190263 | Зажим (диаметр. 25mm) | 4 |
| 15 | 4649269 | Топливный шланг | 1 |
| 16 | 4649271 | Топливный шланг | 1 |
| 17 | 4649273 | Топливный шланг | 1 |
| 18 | 4649276 | Топливный шланг | 1 |
| 20 | 9749682 | Трубка | 1 |
| 21 | 4190261 | Зажим (диаметр. 10mm) | 1 |
| 23 | J921020 | Болт | 11 |
| 24 | J921016 | Болт | 1 |
| 26 | J901025 | Болт | 4 |
| 27 | J901030 | Болт | 4 |
| 28 | J901040 | Болт | 2 |
| 29 | J901070 | Болт | 1 |
| 30 | A590110 | Плоская шайба | 23 |
| 31 | 8106121 | Кронштейн | 1 |
| 33 | 4663411 | Трубка | 3 |
| 34 | 4663410 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
