Каток верхний — HITACHI SCX2800-2

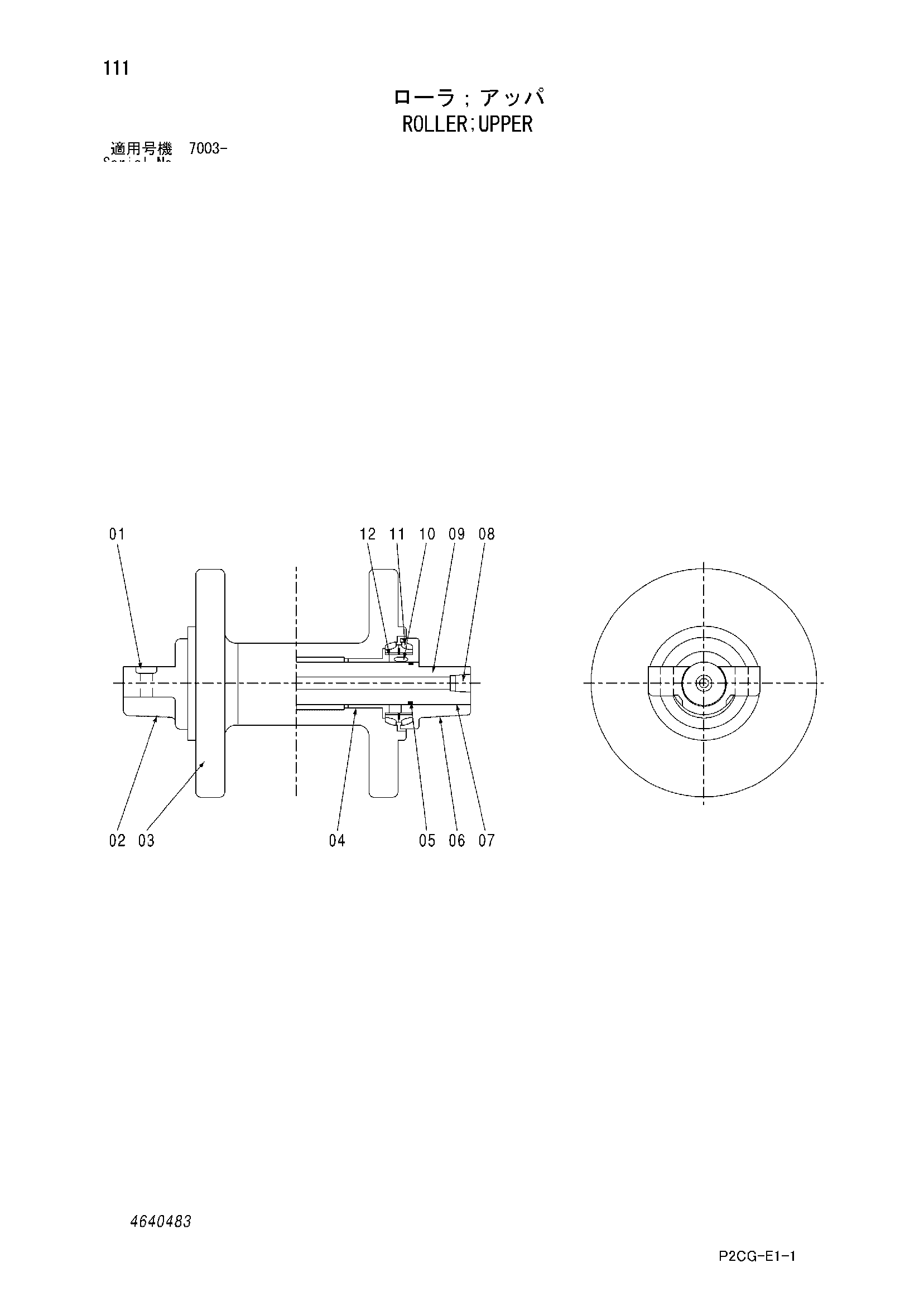

Заводская схема «Каток верхний» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4640483 | Каток верхний | 1 | |
| 01 | 4668061 | Пластина | 1 |
| 02 | 4668062 | Втулка (IN боковой) | 1 |
| 03 | 4668063 | Каток верхний | 1 |
| 04 | 4668064 | Втулка | 2 |
| 05 | A811040 | Уплотнительное кольцо | 2 |
| 06 | 4668065 | Втулка (выпуск боковой) | 1 |
| 07 | 4668066 | Провод | 2 |
| 08 | 4668067 | Пробка | 1 |
| 09 | 4668068 | Вал | 1 |
| 10 | 4668070 | Установочный штифт | 8 |
| 11 | 4668071 | Уплотнение | 2 |
| 12 | 4668072 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
