Гидромотор поршень — HITACHI SCX2800-2

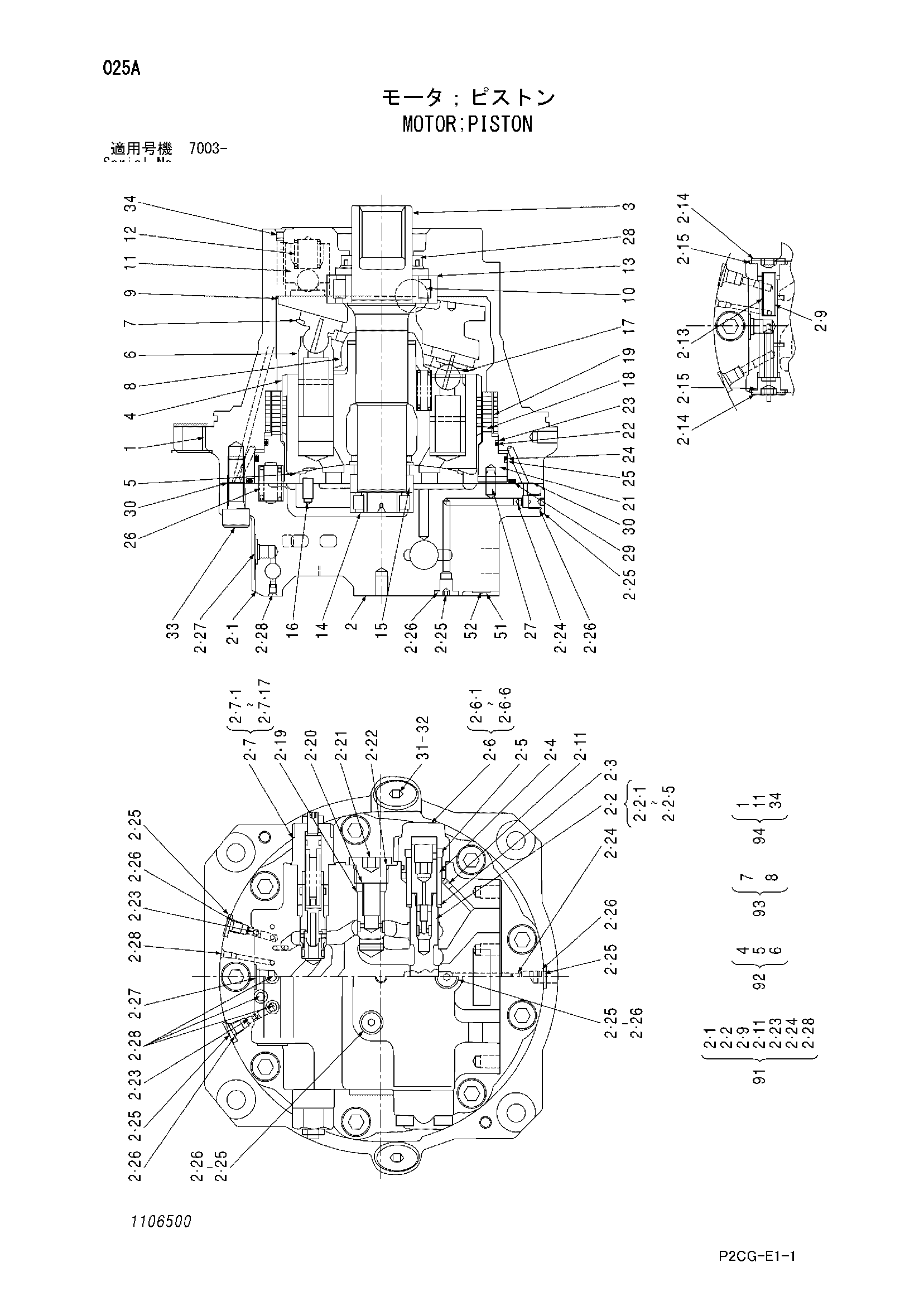

Заводская схема «Гидромотор поршень» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4653012	Гидромотор поршень	1
2-3	0163601	Седло пружины	2
2-4	0420002	Пружина	2
2-5	0809601	Седло пружины	2
2-7	1106501	Предохранительный клапан в сборе	2
2-13	0671001	Пружина	1
2-14	0671002	Пробка	2
2-15	4506418	Уплотнительное кольцо	2
2-19	0352304	Обратный клапан	2
2-20	0352305	Пружина	2
2-21	0352306	Пробка	2
2-22	4506429	Уплотнительное кольцо	2
2-25	0436608	Пробка	6
2-26	957366	Уплотнительное кольцо	6
3	0809501	Вал	1
9	1106502	Пластина свасх	1
10	0682706	Стальной шарик	2
12	0809503	Пружина	2
13	0809504	Роликовый подшипник	1
14	0809505	Роликовый подшипник	1
15	0809506	Втулка	1
16	0682803	Палец	1
17	0806502	Пружина	9
18	0979001	Пластина фрикционный	5
19	0419808	Пластина дисковый	4
21	0809509	Поршень тормоз	1
22	0411419	Уплотнительное кольцо	1
23	0809510	Опорное кольцо	1
24	0419806	Уплотнительное кольцо	1
25	0419812	Опорное кольцо	1
26	0809604	Пружина	10
27	0251319	Палец	4
28	0979002	Масляное уплотнение	1
29	A811260	Уплотнительное кольцо	1
30	4506320	Уплотнительное кольцо	4
31	0809511	Пробка	2
32	4506424	Уплотнительное кольцо	2
33	0168008	Болт с внутренним шестигранником	9
91	1106503	Пластина базовый в сборе	1
92	1106504	Блок гидроцилиндр в сборе	1
93	0809513	Фиксатор в сборе	1
94	0809514	Корпус в сборе	1
100	0979004	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
