Вентилятор защита — HITACHI SCX2800-2

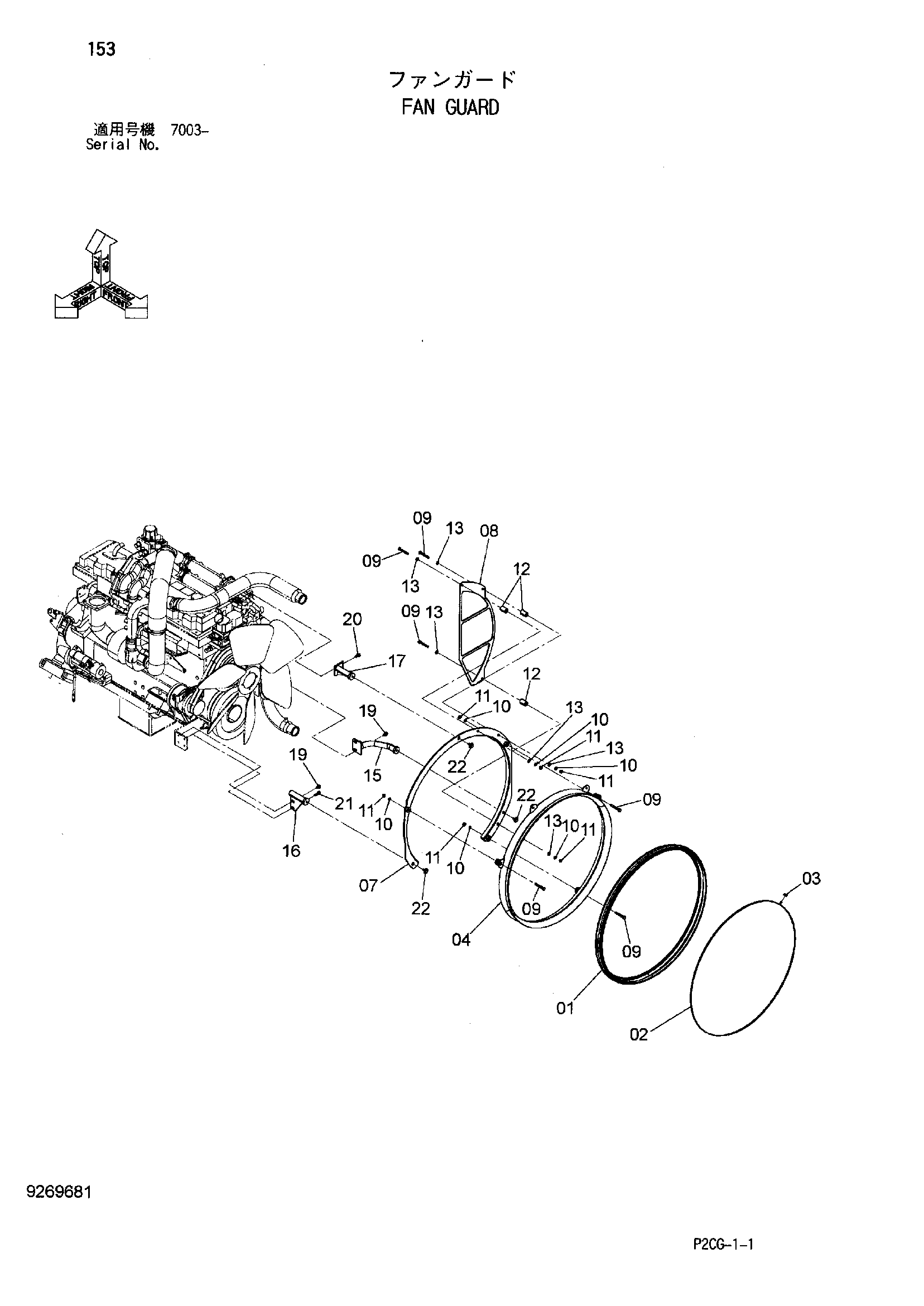

Заводская схема «Вентилятор защита» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4439299 | Резиновая прокладка | 1 |
| 02 | 4441140 | Лента | 1 |
| 03 | 4426044 | Замок | 1 |
| 04 | 4608301 | Направляющая | 1 |
| 07 | 7044979 | Кольцо | 1 |
| 08 | 8095039 | Защита вентилятор | 1 |
| 09 | J901070 | Болт | 6 |
| 10 | A590910 | Пружинная шайба | 6 |
| 11 | J950010 | Гайка | 6 |
| 12 | 4652124 | Проставка | 3 |
| 13 | A590110 | Плоская шайба | 6 |
| 15 | 8103783 | Стойка | 1 |
| 16 | 9765729 | Стойка | 1 |
| 17 | 8106696 | Стойка | 1 |
| 19 | J271020 | Болт с шайбой | 3 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271035 | Болт с шайбой | 1 |
| 21A | J901035 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J281025 | Болт с шайбой | 3 |
| 22A | J901025 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
