Куикк-драв гидроцилиндр. — HITACHI SCX2800-2

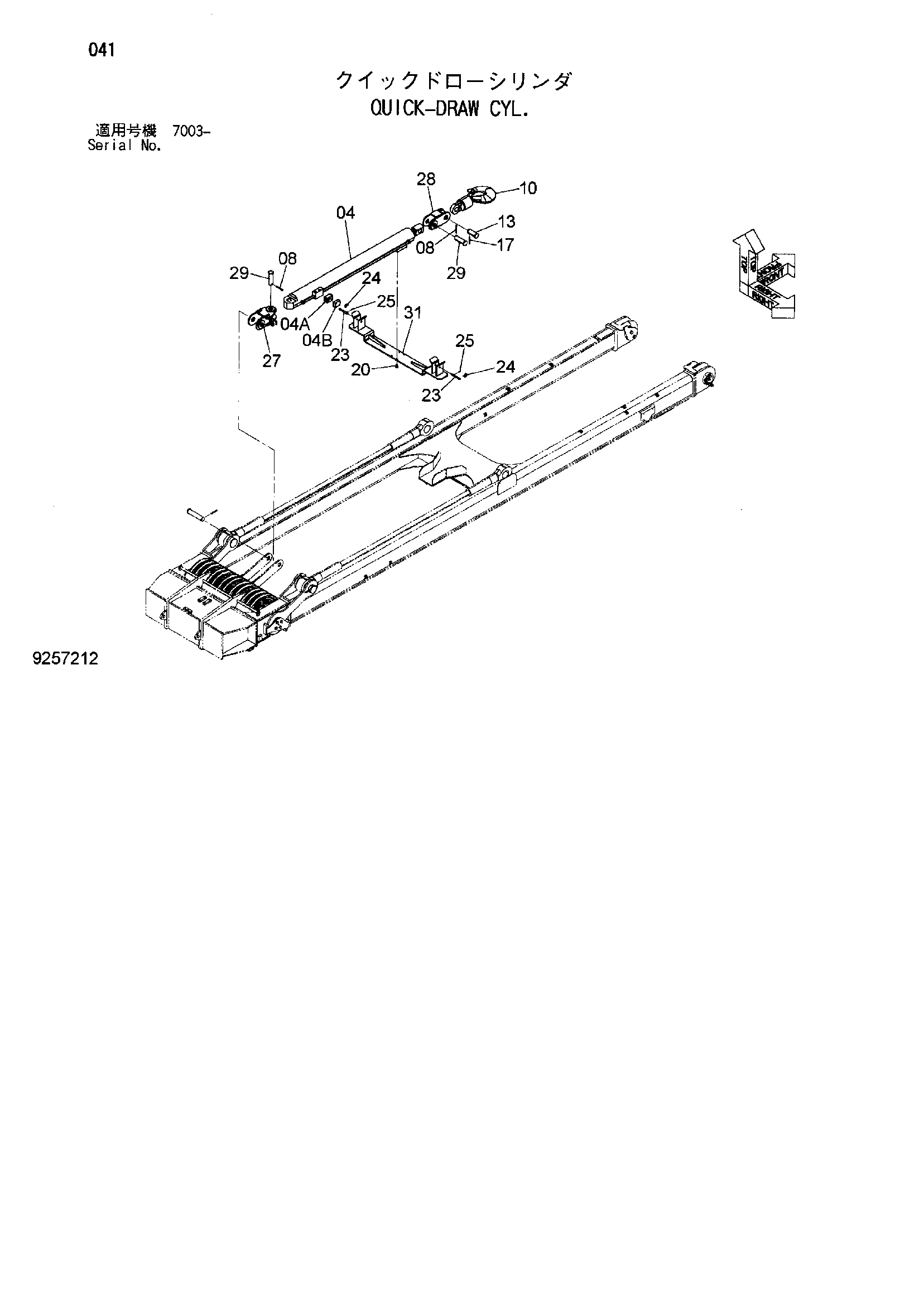

Заводская схема «Куикк-драв гидроцилиндр.» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4662466 | Гидроцилиндр. масляный | 1 |
| 04A | 4646677 | Клапан | 1 |
| 04B | 4646681 | Крышка клапан | 1 |
| 08 | A761080 | Шплинт | 2 |
| 10 | 4648973 | Крюк | 1 |
| 13 | 4650035 | Палец | 1 |
| 17 | A768080 | Шплинт | 1 |
| 20 | J271235 | Болт с шайбой | 4 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | 4651802 | Палец | 2 |
| 24 | 947404 | Палец кольцо | 2 |
| 25 | A764025 | Шплинт | 2 |
| 27 | 8107695 | Тяга | 1 |
| 28 | 9767123 | Тяга | 1 |
| 29 | 4663151 | Палец | 2 |
| 31 | 8105719 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
