Трубопроводы системы смазки (маст) — HITACHI SCX2800-2

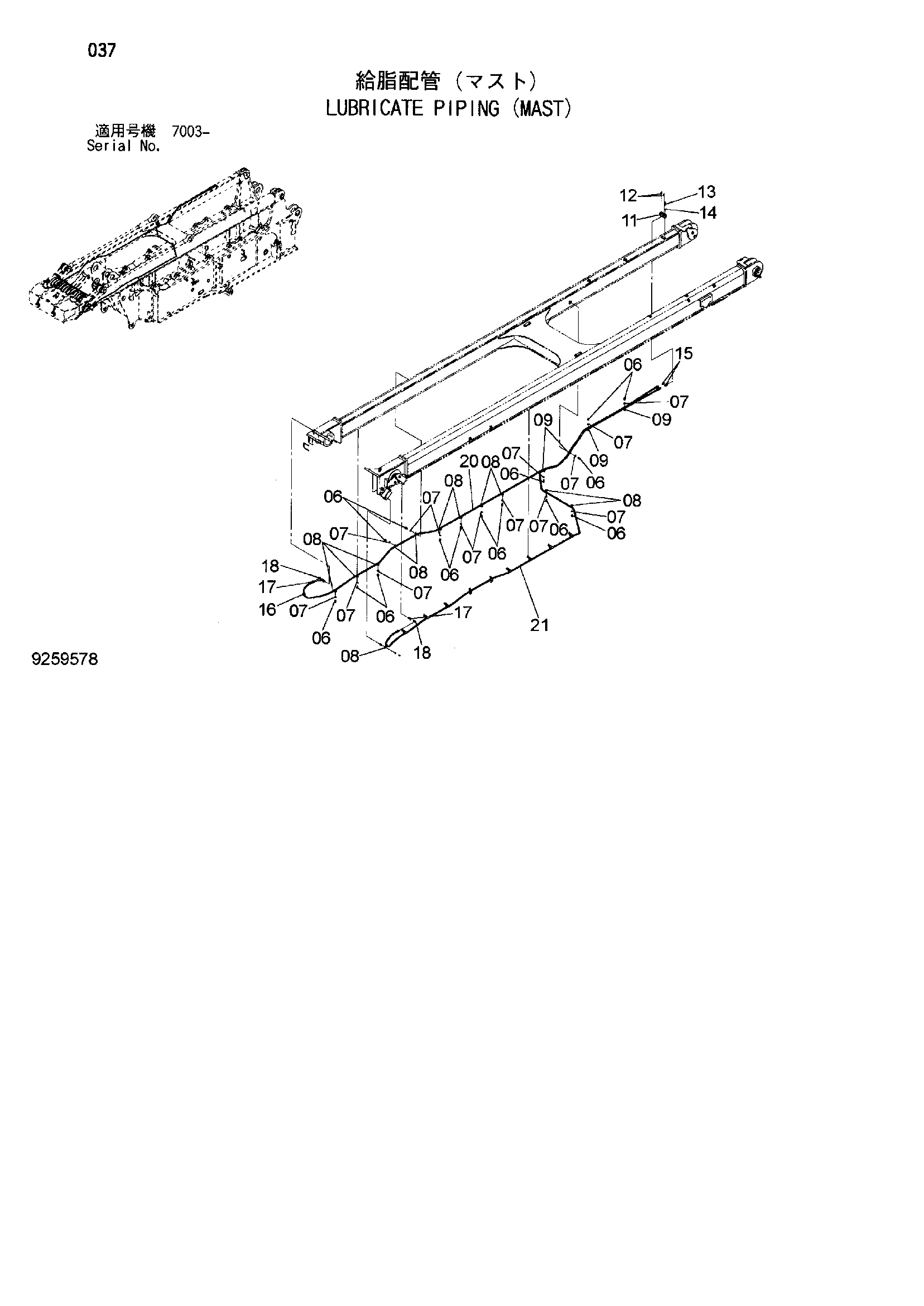

Заводская схема «Трубопроводы системы смазки (маст)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | J921020 | Болт | 15 |
| 07 | A590110 | Плоская шайба | 15 |
| 08 | 4190272 | Зажим | 12 |
| 09 | 4208479 | Зажим | 4 |
| 11 | 4645325 | Угловой штуцер | 1 |
| 12 | 4148896 | Пресс-маслёнка | 2 |
| 13 | J900845 | Болт | 2 |
| 14 | A590108 | Плоская шайба | 2 |
| 15 | 94-1301 | Адаптер | 2 |
| 16 | 4055311 | Ленточный зажим | 1 |
| 17 | 4085073 | Адаптер | 2 |
| 18 | 94-1401 | Угловой штуцер | 2 |
| 20 | 4660110 | Шланг | 1 |
| 21 | 4197719 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
