Куикк-драв трубопроводы — HITACHI SCX2800-2

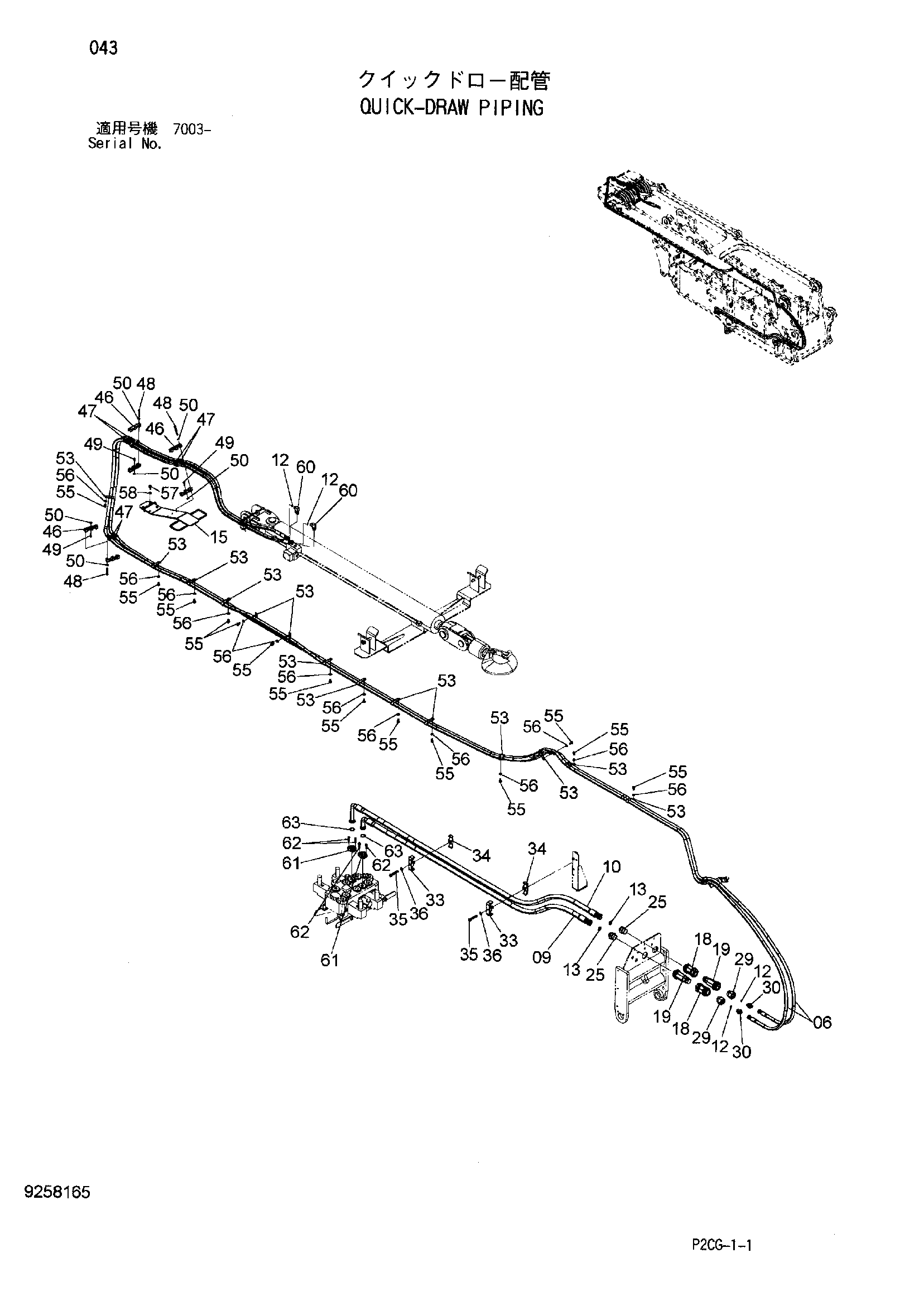

Заводская схема «Куикк-драв трубопроводы» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4660191 | Шланг | 2 |
| 09 | 4645259 | Шланг | 1 |
| 10 | 4640974 | Шланг | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 8103272 | Кронштейн | 1 |
| 18 | 4648742 | Быстросъёмное устройство | 2 |
| 19 | 4648720 | Быстросъёмное устройство | 2 |
| 25 | A853108 | Адаптер | 2 |
| 25A | 970860 | Уплотнительное кольцо | 1 |
| 29 | 4354711 | Переходник S | 2 |
| 30 | A853164 | Адаптер | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 8065749 | Хомут | 2 |
| 34 | 3075326 | Резиновая прокладка | 2 |
| 35 | J921280 | Болт | 2 |
| 36 | A590112 | Плоская шайба | 2 |
| 46 | 4617539 | Хомут | 3 |
| 47 | 4650307 | Резиновая втулка | 6 |
| 48 | J900860 | Болт | 6 |
| 49 | J900816 | Болт | 3 |
| 50 | A590108 | Плоская шайба | 9 |
| 53 | 4192034 | Зажим | 14 |
| 55 | J921020 | Болт | 14 |
| 56 | A590110 | Плоская шайба | 14 |
| 57 | J901220 | Болт | 4 |
| 58 | A590112 | Плоская шайба | 4 |
| 60 | A853344 | Угловой штуцер | 2 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 962453 | Разъёмный фланец | 4 |
| 62 | M341030 | Болт с внутренним шестигранником | 8 |
| 63 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
