Кондиционер — HITACHI SCX2800-2

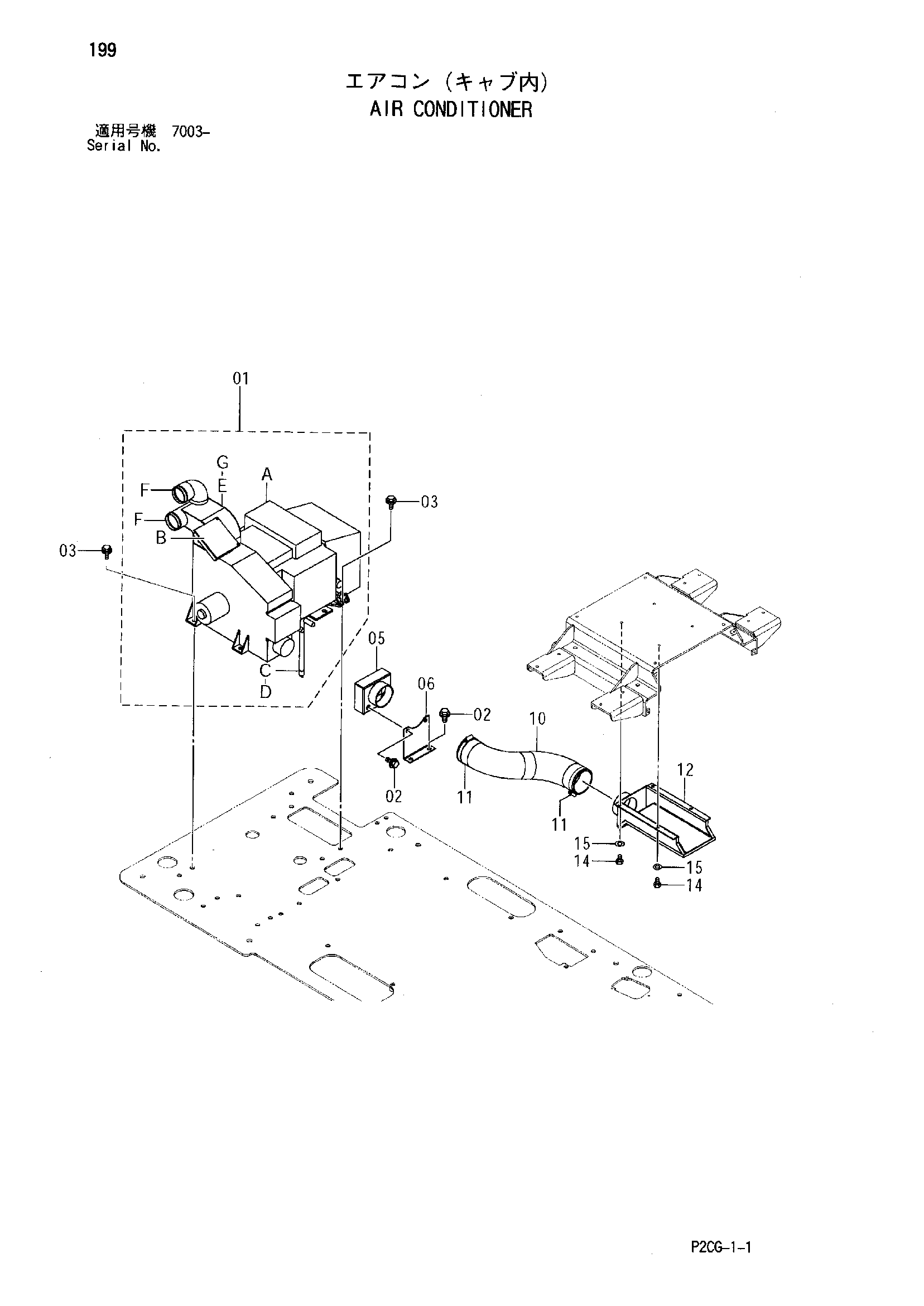

Заводская схема «Кондиционер» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 4632477 | A/C блок | 1 |
| 01B | 4632478 | Управление панель | 1 |
| 01C | 4632479 | Шланг | 2 |
| 01D | 4632480 | Крамп шланг | 2 |
| 01E | 4632481 | Воздуховод | 1 |
| 01F | 4418546 | Крамп шланг | 2 |
| 01G | 4418569 | Винт | 4 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271025 | Болт с шайбой | 5 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 9763407 | Воздуховод | 1 |
| 06 | 4626770 | Кронштейн | 1 |
| 10 | 4626771 | Шланг | 1 |
| 11 | 4507512 | Хомут шланга | 2 |
| 12 | 7047448 | Воздуховод | 1 |
| 14 | J900812 | Болт | 4 |
| 15 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
