Электрооборудование (слевинг рама) — HITACHI SCX2800-2

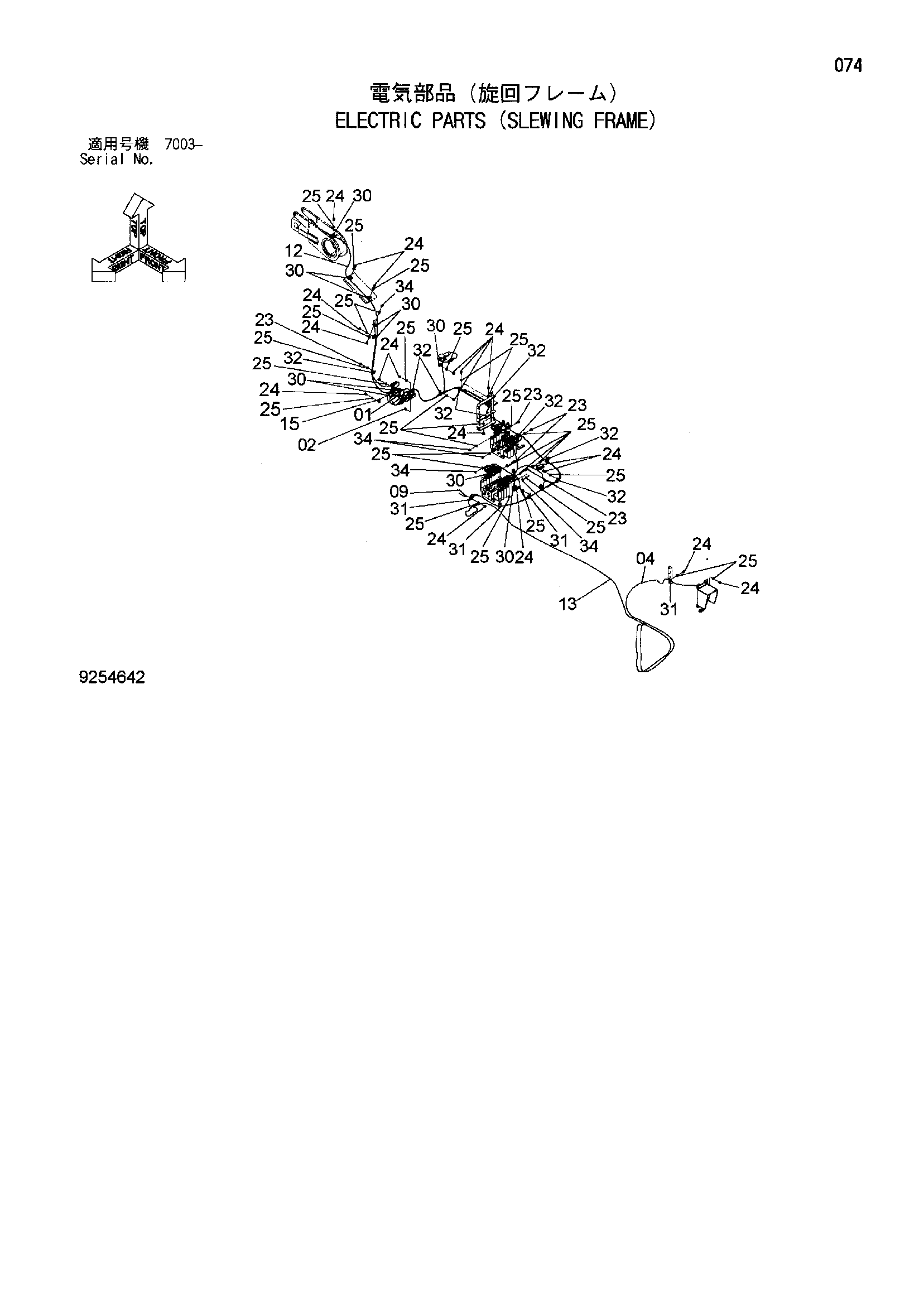

Заводская схема «Электрооборудование (слевинг рама)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4470519 | Динамик | 1 |
| 02 | J260825 | Болт с шайбой | 2 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 4657577 | Короб клемма | 1 |
| 09 | 1033337 | Жгут проводов | 1 |
| 12 | 4649927 | Жгут проводов | 1 |
| 13 | 4649920 | Жгут проводов | 1 |
| 15 | 4257159 | Кронштейн | 2 |
| 23 | J901025 | Болт | 5 |
| 24 | J901016 | Болт | 24 |
| 25 | A590110 | Плоская шайба | 34 |
| 30 | 4190261 | Зажим (диаметр. 10mm) | 10 |
| 31 | 4190263 | Зажим (диаметр. 25mm) | 5 |
| 32 | 4192018 | Зажим (диаметр. 10mmX2) | 10 |
| 34 | J950010 | Гайка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
