Гидромотор поршень — HITACHI SCX2800-2

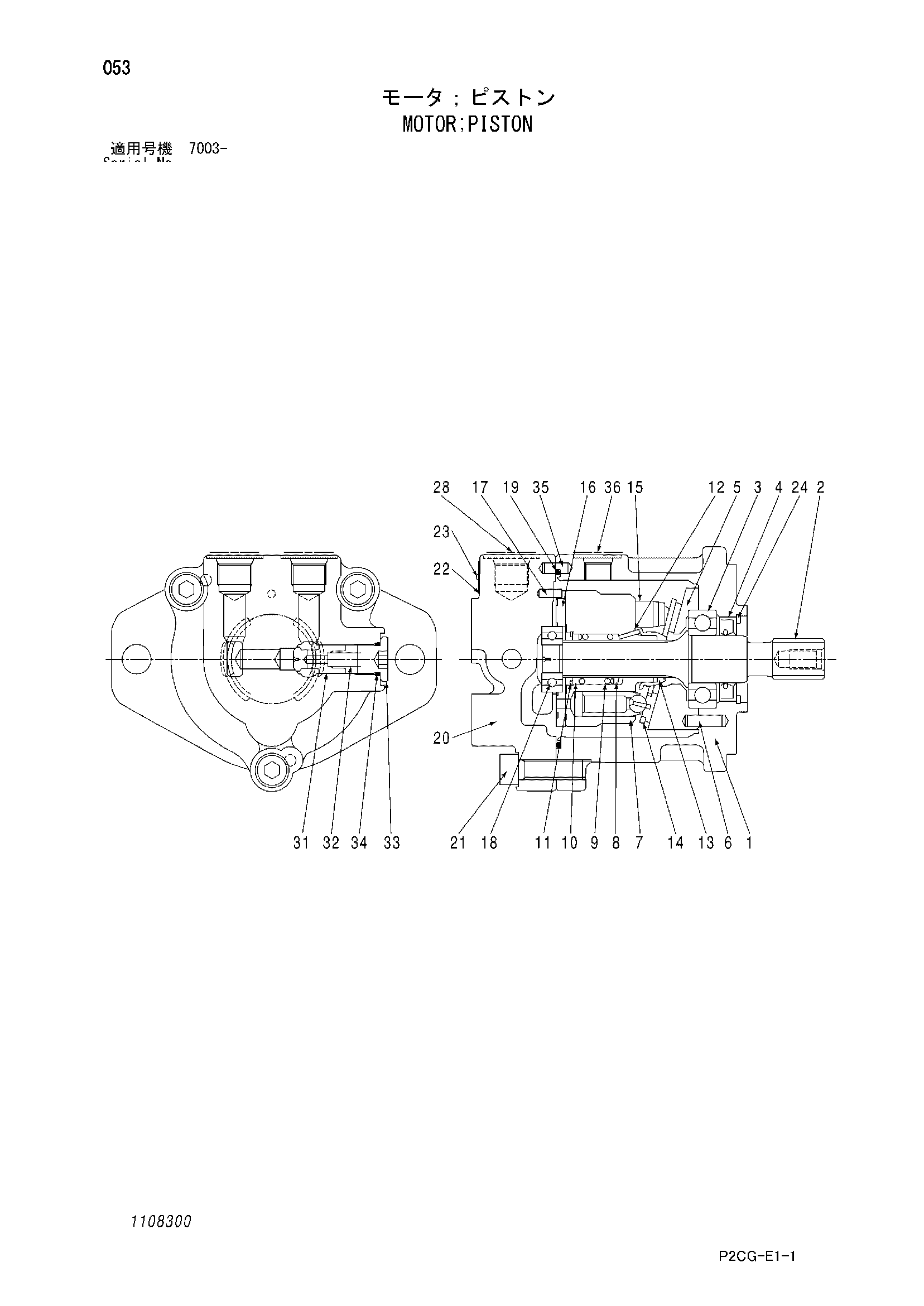

Заводская схема «Гидромотор поршень» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4647292 | Гидромотор поршень | 1 | |
| 2 | 1108301 | Вал | 1 |
| 3 | 0692804 | Шариковый подшипник | 1 |
| 4 | 1108302 | Масляное уплотнение | 1 |
| 5 | 1108303 | Пластина свасх | 1 |
| 6 | 0499303 | Палец | 1 |
| 7-15 | 0733508 | Блок гидроцилиндра | 1 |
| 16 | 1108304 | Пластина клапан | 1 |
| 17 | 0396703 | Палец | 1 |
| 18 | 1108305 | Шариковый подшипник | 1 |
| 19 | A810090 | Уплотнительное кольцо | 1 |
| 21 | M341036 | Болт с внутренним шестигранником | 3 |
| 24 | 991719 | Стопорное кольцо | 1 |
| 31 | 0647003 | Обратный клапан | 1 |
| 32 | 0647004 | Пружина | 1 |
| 33 | 0311336 | Пробка | 1 |
| 34 | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 0396814 | Палец | 1 |
| 100 | 1108306 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
