Каталог запчастей HITACHI
Трансмиссия — HITACHI SCX2800-2

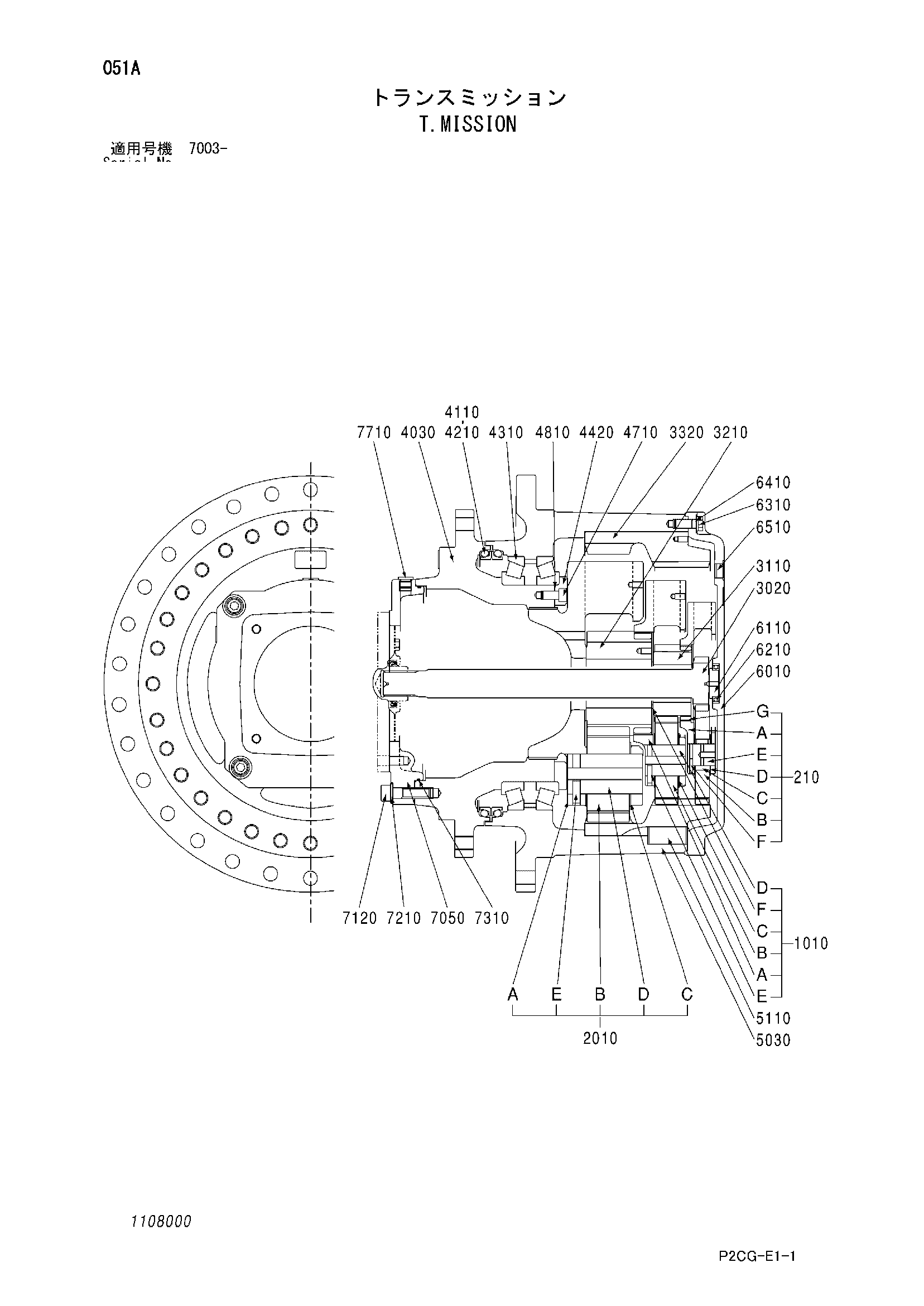

Заводская схема «Трансмиссия» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4642201 | Трансмиссия | 1 | |
| 210 | 1108001 | Водило A в сборе | 1 |
| 210A | 1108002 | Водило A | 1 |
| 210B | 1108003 | Шестерня A | 3 |
| 210C | 0985603 | Игольчатый подшипник | 3 |
| 210D | 0985604 | Упорная шайба | 6 |
| 210E | 0985605 | Вал | 3 |
| 210F | 0985606 | Пружинный штифт | 3 |
| 210G | 1108004 | Шайба | 1 |
| 1010 | 1108005 | Водило B в сборе | 1 |
| 1010A | 1108006 | Водило B | 1 |
| 1010B | 1108007 | Шестерня B | 4 |
| 1010C | 1108008 | Упорная шайба | 8 |
| 1010D | 1108009 | Вал | 4 |
| 1010E | 0985613 | Пружинный штифт | 4 |
| 1010F | 1108010 | Шайба | 1 |
| 2010 | 1108011 | Водило C в сборе | 1 |
| 2010A | 1108012 | Водило C | 1 |
| 2010B | 1108013 | Шестерня C | 4 |
| 2010C | 1108014 | Упорная шайба | 8 |
| 2010D | 1108015 | Вал | 4 |
| 2010E | 0985618 | Пружинный штифт | 4 |
| 3020 | 1108016 | Солнечная шестерня | 1 |
| 3110 | 1108017 | Солнечная шестерня | 1 |
| 3210 | 1108018 | Солнечная шестерня | 1 |
| 3320 | 1108019 | Коронная шестерня | 1 |
| 4030 | 1108020 | Корпус | 1 |
| 4110 | 1108021 | Уплотнение комплект | 1 |
| 4210 | 1108035 | Уплотнение | 2 |
| 4310 | 1108022 | Подшипник. каток | 2 |
| 4420 | 1108023 | Пластина | 1 |
| 4710 | 1108024 | Болт с внутренним шестигранником | 18 |
| 4810 | 1108025 | Регулировочная шайба комплект | 1 |
| 5030 | 1108026 | Корпус | 1 |
| 5110 | 0985628 | Палец | 5 |
| 6010 | 1108027 | Крышка | 1 |
| 6110 | 0985630 | Буттон | 1 |
| 6210 | 0985631 | Шариковый подшипник | 1 |
| 6310 | 0985632 | Болт | 20 |
| 6410 | 0985633 | Пружинная шайба | 20 |
| 6510 | 0124934 | Пробка | 3 |
| 7050 | 1108028 | Адаптер | 1 |
| 7120 | 1108029 | Болт с внутренним шестигранником | 4 |
| 7210 | 1108030 | Шайба | 4 |
| 7310 | 1108031 | Уплотнительное кольцо | 1 |
| 7710 | 1108032 | Пробка в сборе | 4 |
| 7710A | 1108033 | Пробка | 1 |
| 7710B | 1108034 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
