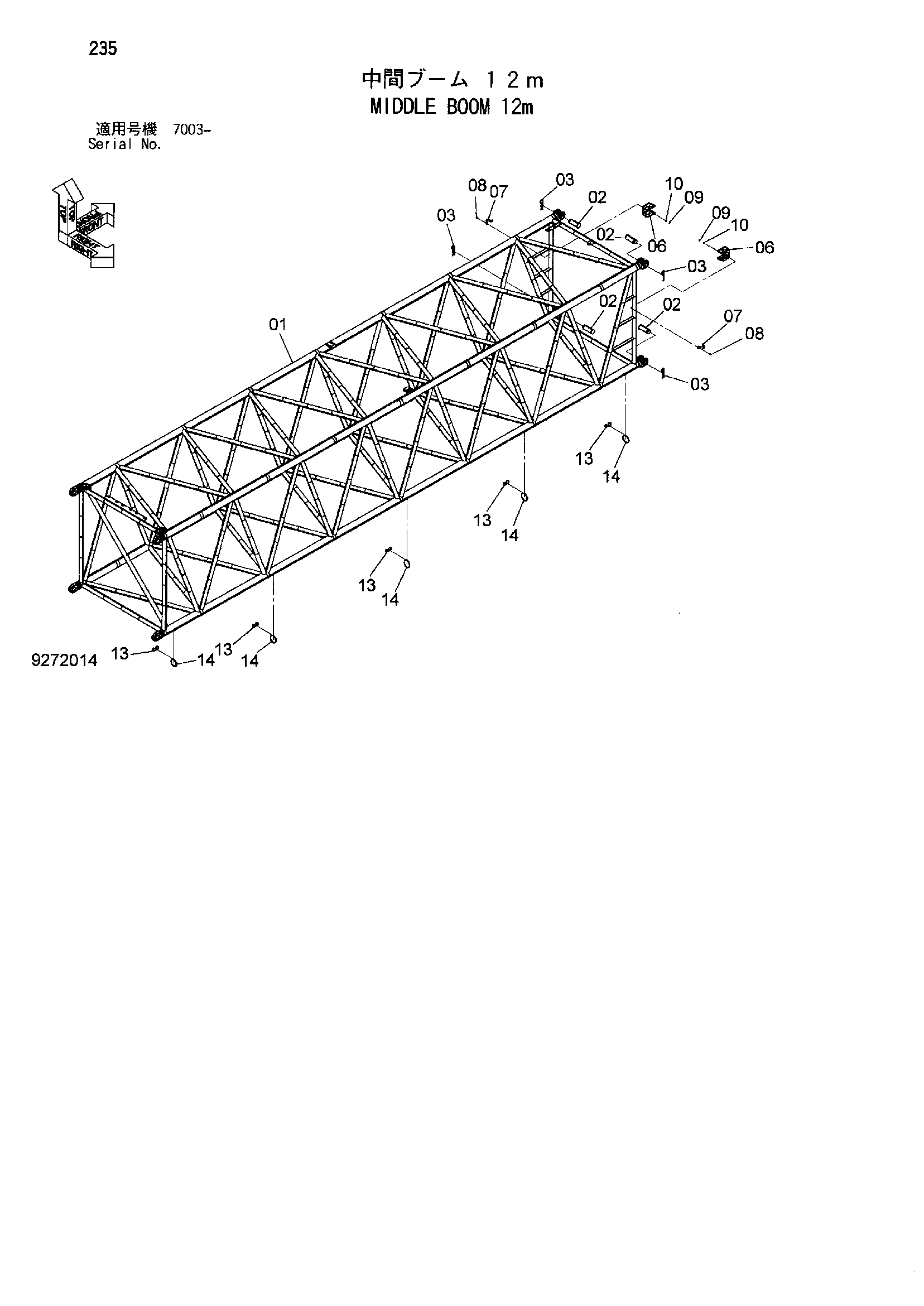

Средний стрела 12m — HITACHI SCX2800-2

Заводская схема «Средний стрела 12m» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5011104	Стрела удлинитель	1
02	4647976	Палец	4
03	4647992	Стопорный палец	4
06	8103923	Кронштейн	2
07	4000909	Хомут трубки	4
08	J921030	Болт	8
09	M660010	U-образная гайка	8
10	A590110	Плоская шайба	8
13	4420681	Зажим	5
14	4512716	Хомут шланга	5

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
