Центральный коллектор — HITACHI SCX2800-2

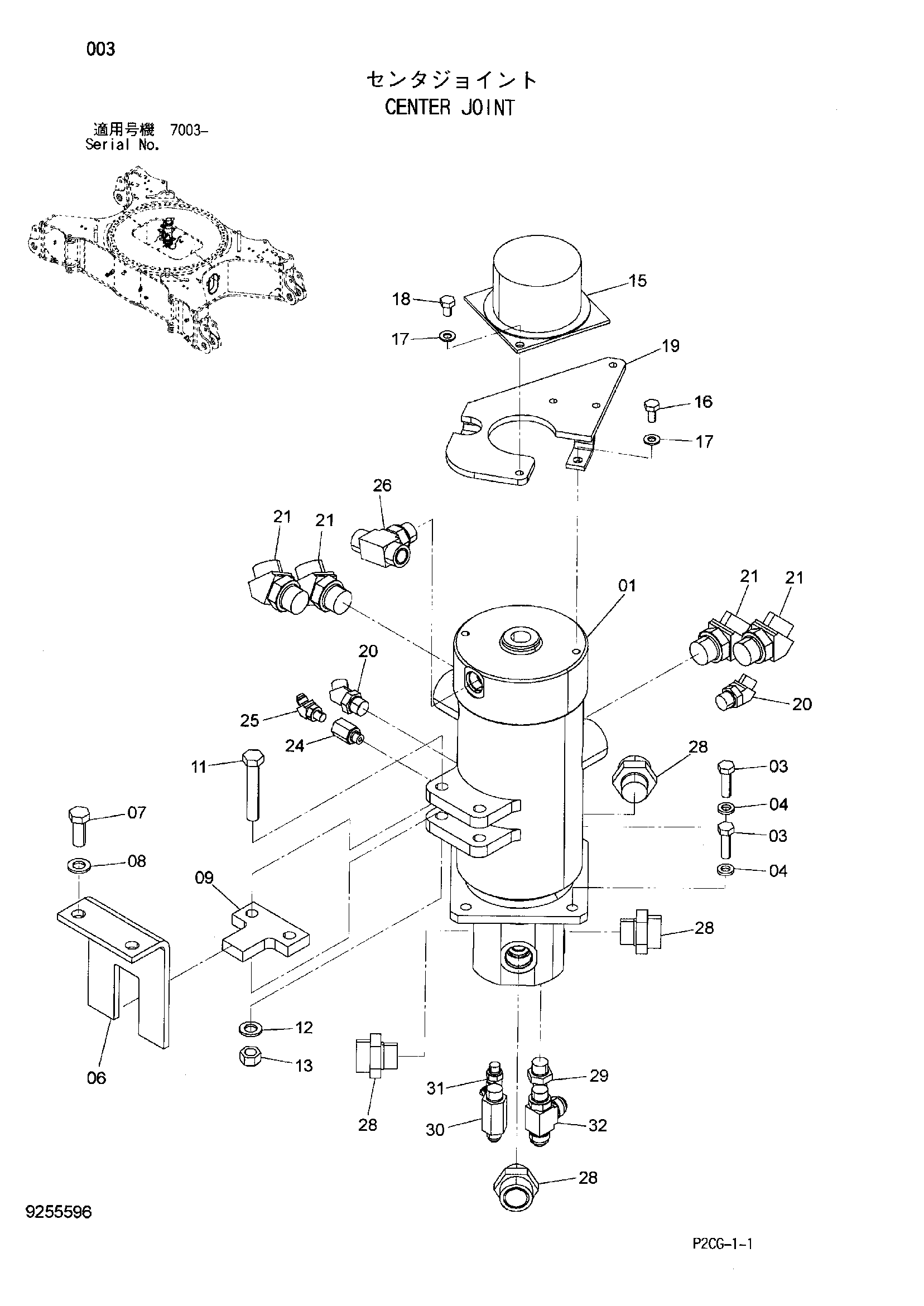

Заводская схема «Центральный коллектор» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4605169 | Центральный коллектор | 1 |
| 03 | J921240 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 06 | 4643624 | Пластина | 1 |
| 07 | J921640 | Болт | 2 |
| 08 | A590116 | Плоская шайба | 2 |
| 09 | 3100069 | Пластина | 1 |
| 11 | J921690 | Болт | 2 |
| 12 | A590116 | Плоская шайба | 2 |
| 13 | M660016 | U-образная гайка | 2 |
| 15 | 4612080 | Кольцо слип | 1 |
| 16 | J921020 | Болт | 2 |
| 17 | A590110 | Плоская шайба | 4 |
| 18 | J921016 | Болт | 2 |
| 19 | 8095117 | Кронштейн | 1 |
| 20 | A853244 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A853288 | Угловой штуцер | 4 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4202564 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852223 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A853566 | Тройник | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A853180 | Адаптер | 4 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | A852144 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4325980 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A852422 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4347750 | Тройник | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
