Противовес (1) — HITACHI SCX2800-2

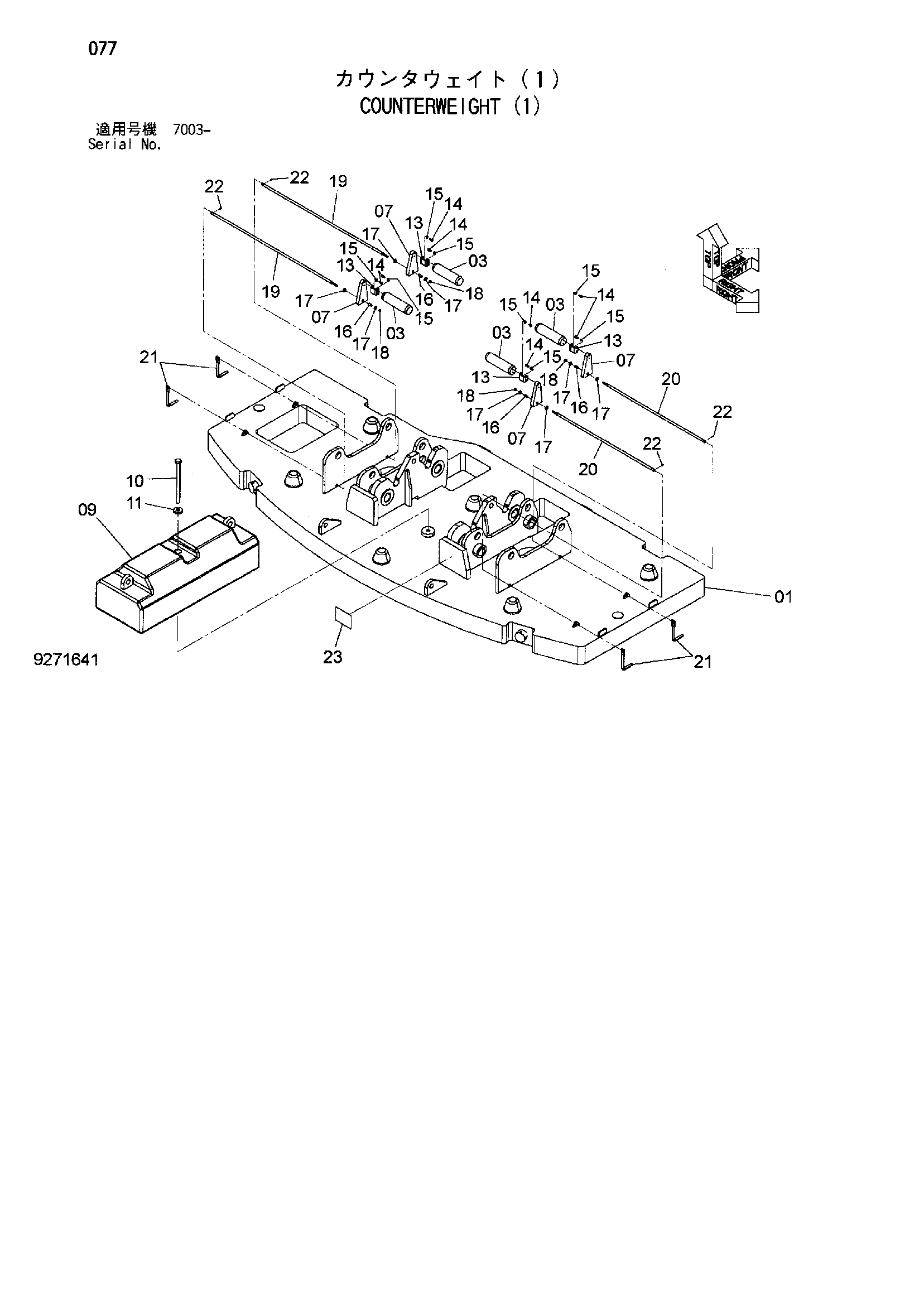

Заводская схема «Противовес (1)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6025184 | Противовес | 1 |
| 03 | 4646683 | Палец | 4 |
| 07 | 4646739 | Тяга | 4 |
| 09 | 6025186 | Противовес | 1 |
| 10 | 4626084 | Болт | 1 |
| 11 | 4174841 | Шайба | 1 |
| 13 | 4654144 | Кронштейн | 4 |
| 14 | J901225 | Болт | 16 |
| 15 | A590112 | Плоская шайба | 16 |
| 16 | 4658552 | Проставка | 4 |
| 17 | 449490 | Плоская шайба | 8 |
| 18 | M660012 | U-образная гайка | 4 |
| 19 | 9765856 | Шток | 2 |
| 20 | 9766606 | Шток | 2 |
| 21 | 9766118 | Рычаг | 4 |
| 22 | 4134502 | Пружинный штифт | 4 |
| 23 | 3109424 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
