Гидроцилиндр. масляный — HITACHI SCX2800-2

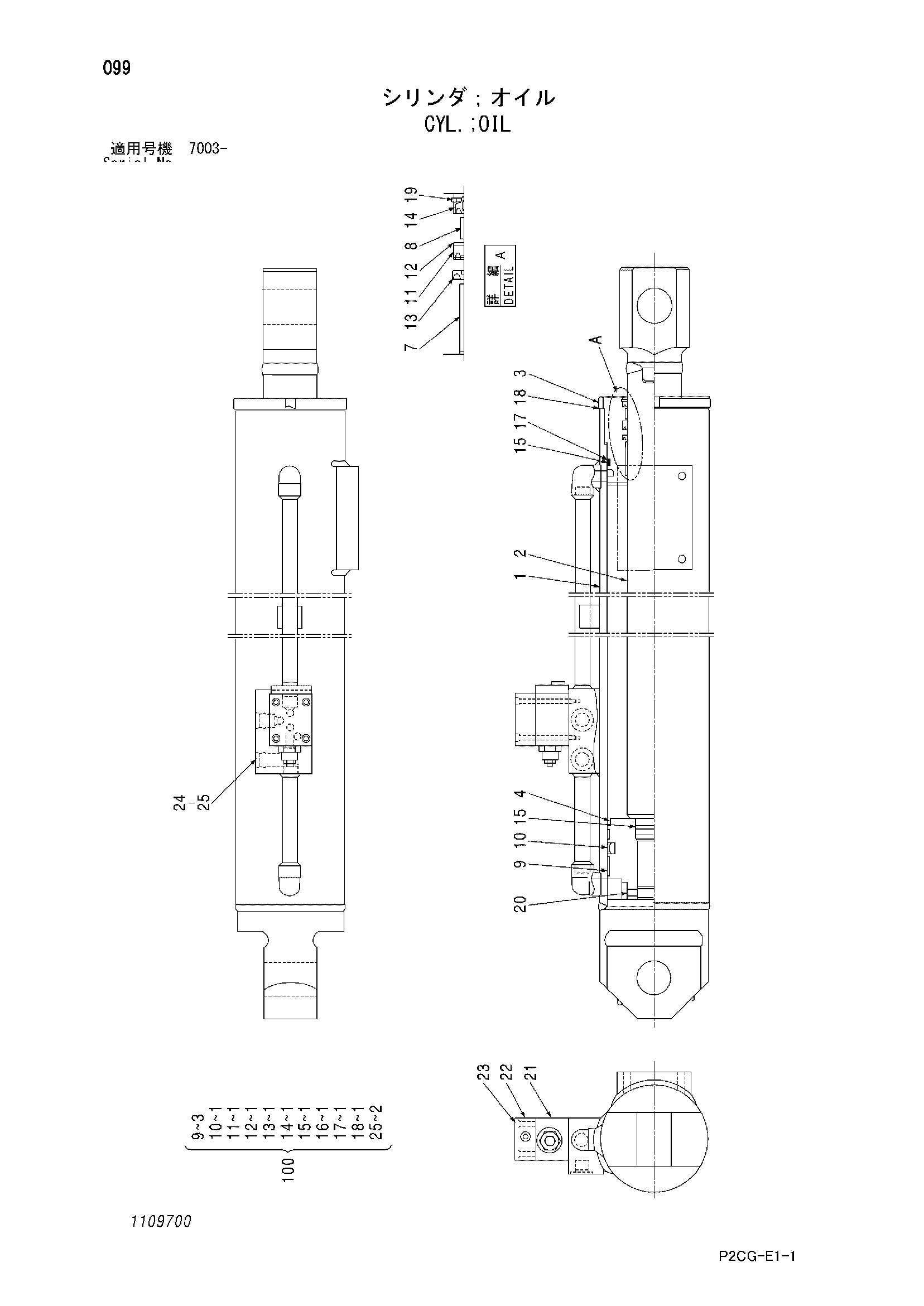

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4662466 | Гидроцилиндр. масляный | 1 | |
| 1 | 1109701 | Труба гидроцилиндра | 1 |
| 2 | 1109702 | Шток поршня | 1 |
| 3 | 1109703 | Крышка шток | 1 |
| 4 | 1109704 | Поршень | 1 |
| 7 | 0307816 | Втулка | 1 |
| 8 | 1109705 | Износостойкое кольцо | 1 |
| 9 | 0315917 | Кольцо | 3 |
| 10 | 1109706 | Манжета | 1 |
| 11 | 1109607 | Манжета | 1 |
| 12 | 0955409 | Опорное кольцо | 1 |
| 13 | 1122507 | Кольцо | 1 |
| 14 | 1109608 | Пылезащитное уплотнение | 1 |
| 15 | 0779513 | Уплотнительное кольцо | 1 |
| 16 | 1109707 | Уплотнительное кольцо | 1 |
| 17 | 1109708 | Опорное кольцо | 1 |
| 18 | 0779516 | Уплотнительное кольцо | 1 |
| 19 | 1109612 | Стопорное кольцо | 1 |
| 20 | 0315927 | Установочный винт | 1 |
| 21 | 4646677 | Клапан | 1 |
| 22 | 4646681 | Крышка клапан | 1 |
| 23 | 1109709 | Болт с внутренним шестигранником | 4 |
| 24 | 1109710 | Пробка | 2 |
| 25 | 1109711 | Уплотнительное кольцо | 2 |
| 100 | 1109712 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
