Пилотный клапан (слевинг) — HITACHI SCX2800-2

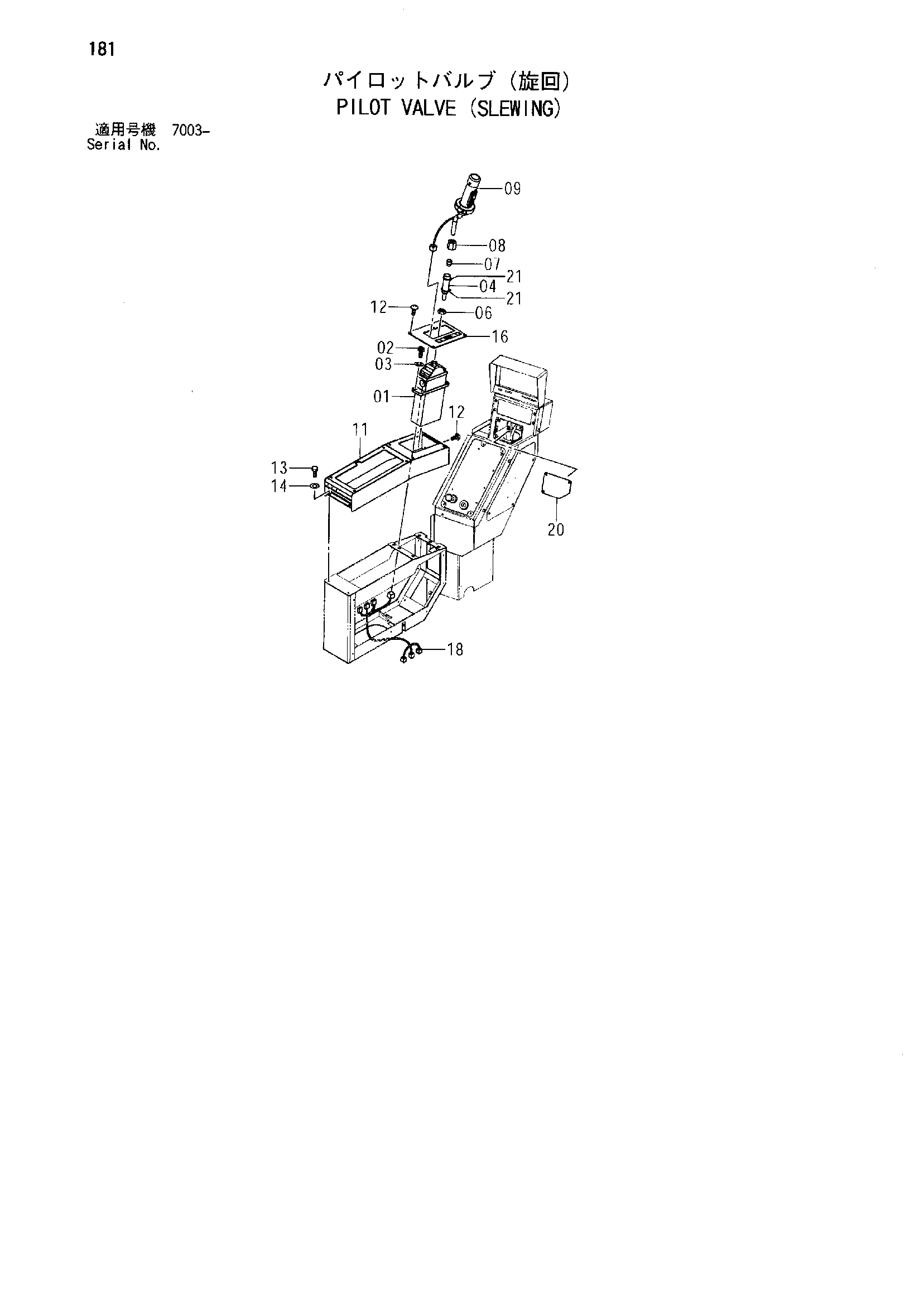

Заводская схема «Пилотный клапан (слевинг)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4605088 | Пилотный клапан | 1 |
| 02 | J780820 | Болт с внутренним шестигранником | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 04 | 9763682 | Рычаг | 1 |
| 06 | 4613052 | Гайка | 1 |
| 07 | 4157731 | Ограничитель | 1 |
| 08 | 4157732 | Рукоятка блокировка | 1 |
| 09 | 9244689 | Рычаг (с выключатель) | 1 |
| 11 | 7047138 | Крышка | 1 |
| 12 | J650512 | Винт | 6 |
| 13 | J900612 | Болт | 2 |
| 14 | A590106 | Плоская шайба | 2 |
| 16 | 2051878 | Панель | 1 |
| 18 | 2051838 | Жгут проводов | 1 |
| 20 | 4643386 | Пластина | 1 |
| 21 | 4616499 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
