Дренажные трубопроводы — HITACHI SCX2800-2

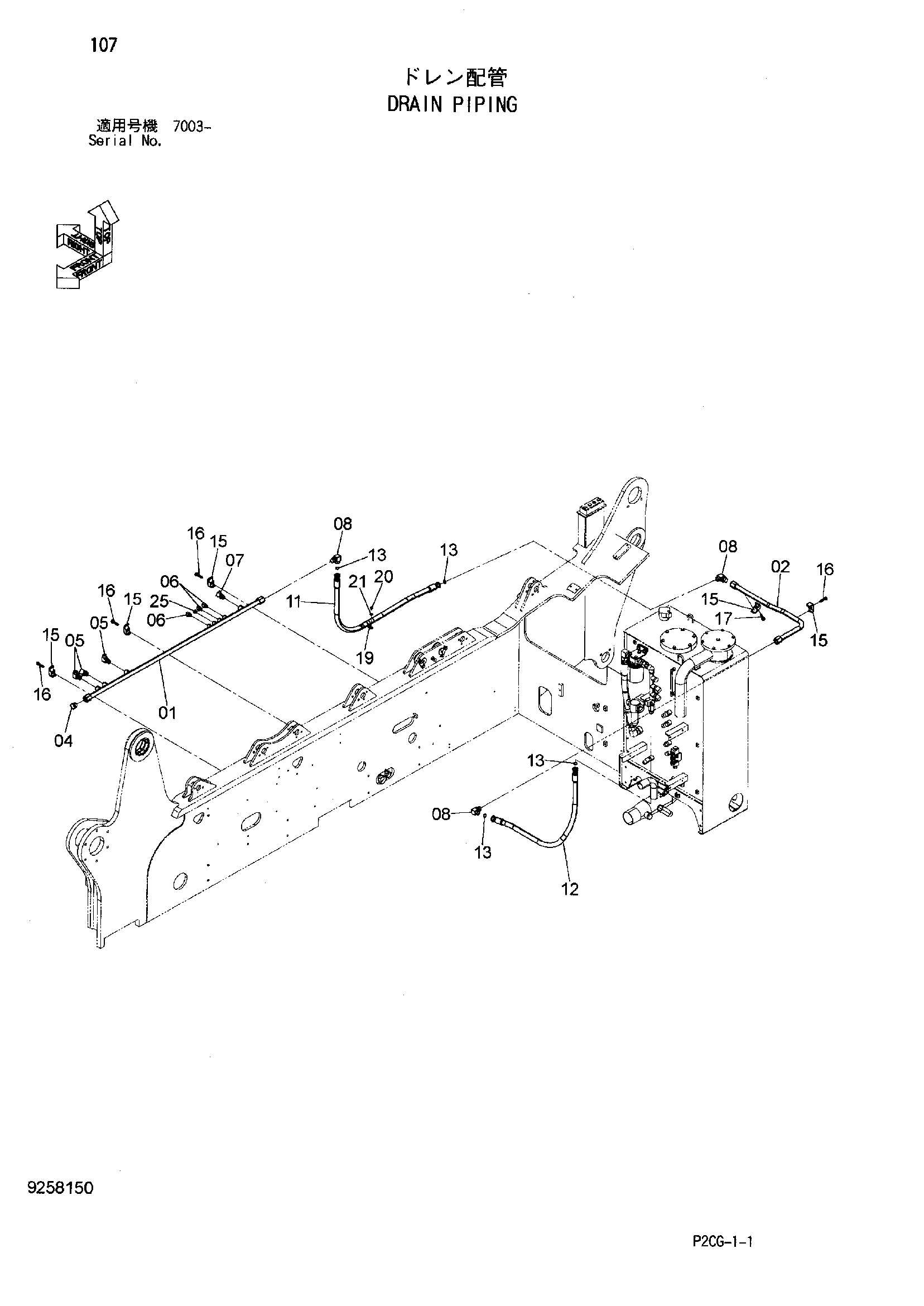

Заводская схема «Дренажные трубопроводы» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8103275 | Трубка дренажный | 1 |
| 02 | 8103286 | Трубка дренажный | 1 |
| 04 | A885008 | Пробка | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853366 | Угловой штуцер | 3 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A853364 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A853388 | Угловой штуцер | 3 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4640683 | Шланг | 1 |
| 12 | 4640685 | Шланг | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 4 |
| 15 | 4190127 | Хомут трубки | 5 |
| 16 | J271265 | Болт с шайбой | 4 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | J271260 | Болт с шайбой | 1 |
| 17A | J901260 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4190291 | Зажим (диаметр. 40mm) | 1 |
| 20 | J901016 | Болт | 1 |
| 21 | A590110 | Плоская шайба | 1 |
| 25 | 4092534 | Пробка | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
