Противовес инсталл и ремове трубопроводы (1) — HITACHI SCX2800-2

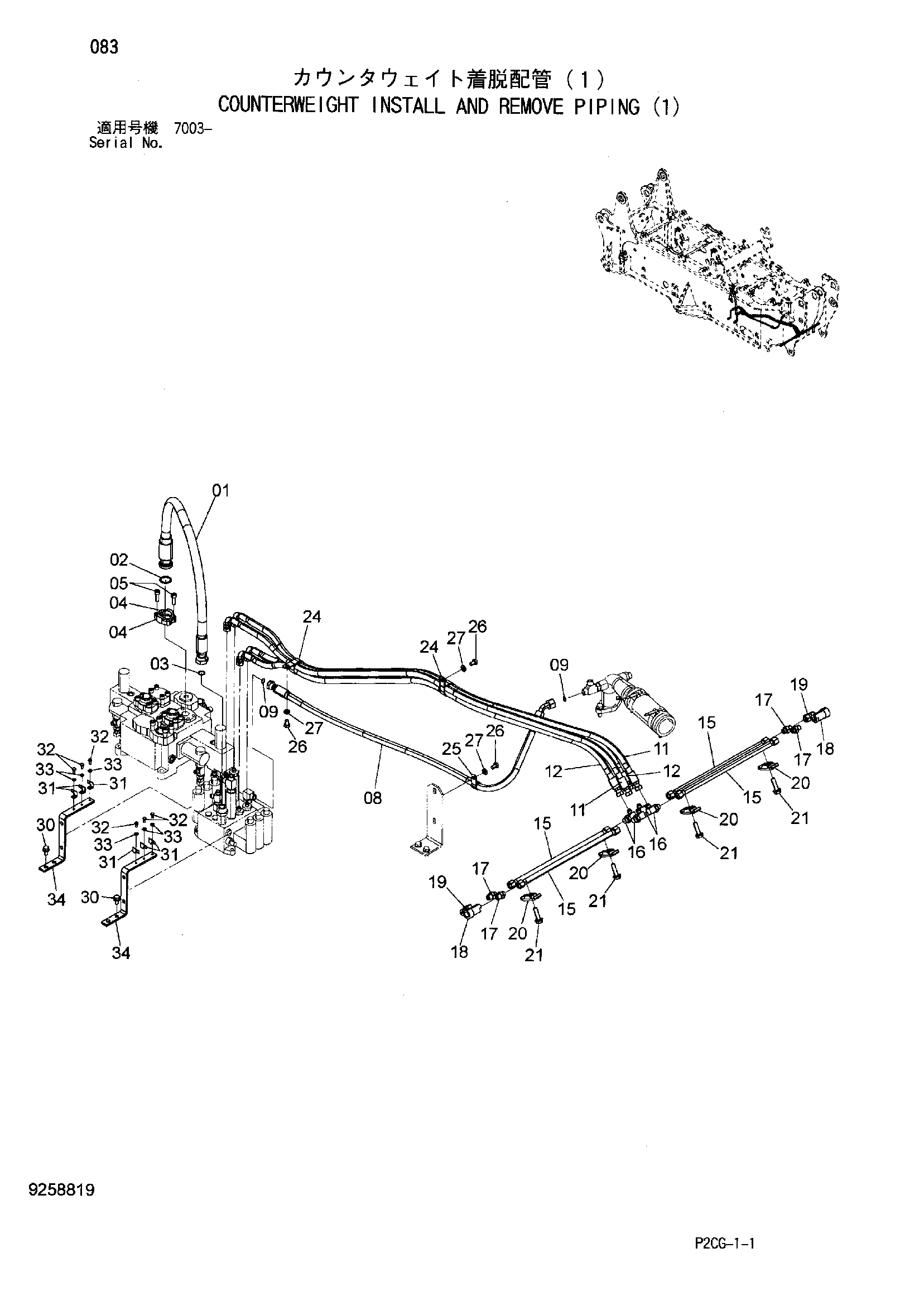

Заводская схема «Противовес инсталл и ремове трубопроводы (1)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4648000 | Шланг | 1 |
| 02 | 966993 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 1 |
| 04 | 962453 | Разъёмный фланец | 2 |
| 05 | M341030 | Болт с внутренним шестигранником | 4 |
| 08 | 4648015 | Шланг | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 11 | 4375559 | Шланг | 2 |
| 12 | 4648118 | Шланг | 2 |
| 15 | 9765600 | Трубка | 4 |
| 16 | A852333 | Угловой штуцер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4229648 | Адаптер | 4 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4022907 | Самоуплотняющееся соединение | 2 |
| 18A | 4072595 | Колпачок | 1 |
| 19 | 4022908 | Самоуплотняющееся соединение | 2 |
| 19A | 4072596 | Колпачок | 1 |
| 20 | 4189858 | Хомут трубки | 4 |
| 21 | J271245 | Болт с шайбой | 4 |
| 21A | J901245 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 4193848 | Зажим (диаметр. 45mm) | 2 |
| 25 | 4190277 | Зажим (диаметр. 22mm) | 1 |
| 26 | J901016 | Болт | 3 |
| 27 | A590110 | Плоская шайба | 3 |
| 30 | J271020 | Болт с шайбой | 4 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4252767 | Кронштейн | 6 |
| 32 | J900612 | Болт | 6 |
| 33 | A590106 | Плоская шайба | 6 |
| 34 | 4653994 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
