Трансмиссия — HITACHI SCX2800-2

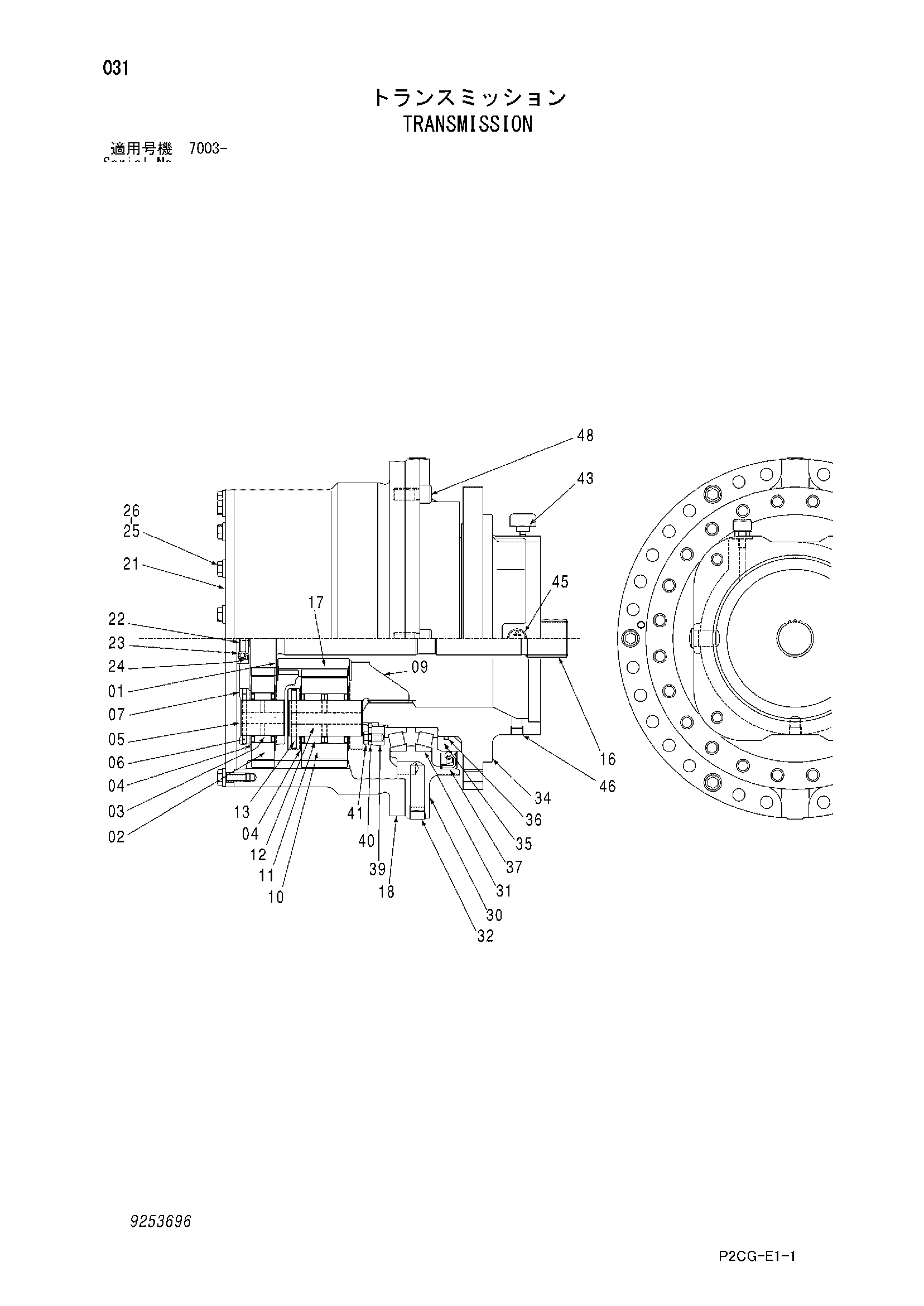

Заводская схема «Трансмиссия» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9253696 | Трансмиссия | 1 | |
| 01 | 4246785 | Проставка | 2 |
| 02 | 3105782 | Планетарная шестерня | 3 |
| 03 | 4199576 | Подшипник неедле | 3 |
| 04 | 4199578 | Упорная пластина | 14 |
| 05 | 4641024 | Палец | 3 |
| 06 | 4239705 | Пружинный штифт | 3 |
| 07 | 1033031 | Водило | 1 |
| 09 | 1033032 | Водило | 1 |
| 10 | 3106017 | Планетарная шестерня | 4 |
| 11 | 4199576 | Подшипник неедле | 8 |
| 12 | 4641022 | Палец | 4 |
| 13 | 4197125 | Пружинный штифт | 4 |
| 16 | 2052435 | Вал проп. | 1 |
| 17 | 3106018 | Солнечная шестерня | 1 |
| 18 | 2052676 | Коронная шестерня | 1 |
| 21 | 8101617 | Крышка | 1 |
| 22 | 4288767 | Стопорный палец | 1 |
| 23 | 4274541 | Шариковый подшипник | 1 |
| 24 | 991725 | Стопорное кольцо | 1 |
| 25 | J921440 | Болт | 18 |
| 26 | J222014 | Шайба | 18 |
| 30 | 2052668 | Крышка барабан | 1 |
| 31 | 4200411 | Роликовый подшипник | 2 |
| 32 | 94-2014 | Пробка | 2 |
| 34 | 1033039 | Корпус | 1 |
| 35 | 4632372 | Втулка | 1 |
| 36 | 4178016 | Уплотнительное кольцо | 1 |
| 37 | 4641430 | Масляное уплотнение | 1 |
| 39 | 3043140 | Гайка | 1 |
| 40 | 3043141 | Стопорная пластина | 1 |
| 41 | J921225 | Болт | 2 |
| 43 | 4642547 | Сапун | 1 |
| 45 | 971380 | Указатель уровня | 1 |
| 46 | 94-2013 | Пробка | 1 |
| 48 | J782045 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
