Обратные трубопроводы (2) — HITACHI SCX2800-2

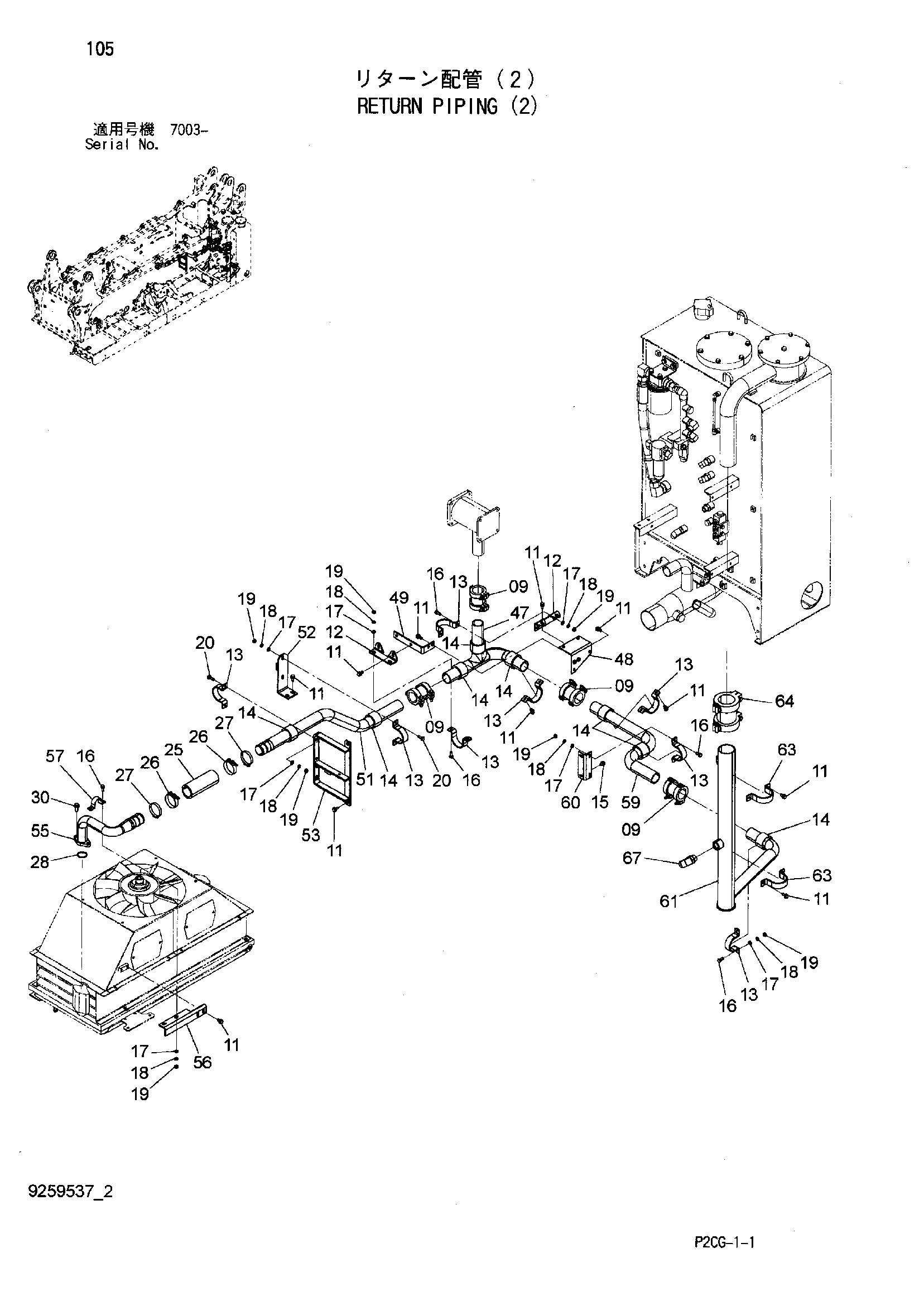

Заводская схема «Обратные трубопроводы (2)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4067833 | Муфта | 4 |
| 09A | 4196261 | Уплотнение кольцо | 2 |
| 11 | J271025 | Болт с шайбой | 22 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4609954 | Кронштейн | 2 |
| 13 | 4000909 | Хомут трубки | 8 |
| 14 | 4343144 | Втулка | 8 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J901025 | Болт | 10 |
| 17 | A590110 | Плоская шайба | 14 |
| 18 | A590910 | Пружинная шайба | 14 |
| 19 | J950010 | Гайка | 14 |
| 20 | J901030 | Болт | 4 |
| 25 | 4094001 | Резиновый шланг | 1 |
| 26 | 4263764 | Хомут шланга | 2 |
| 27 | 4504491 | Хомут шланга | 2 |
| 28 | 985096 | Уплотнительное кольцо | 1 |
| 30 | J271235 | Болт с шайбой | 2 |
| 30A | J901235 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 47 | 8103698 | Трубка | 1 |
| 48 | 9765688 | Кронштейн | 1 |
| 49 | 9765687 | Кронштейн | 1 |
| 51 | 9765676 | Трубка | 1 |
| 52 | 9764836 | Кронштейн | 1 |
| 53 | 8101756 | Кронштейн | 1 |
| 55 | 8103701 | Трубка | 1 |
| 56 | 4648901 | Кронштейн | 1 |
| 57 | 4000907 | Хомут трубки | 1 |
| 59 | 8103705 | Трубка | 1 |
| 60 | 4648886 | Кронштейн | 1 |
| 61 | 7050013 | Трубка | 1 |
| 63 | 4000910 | Хомут трубки | 2 |
| 64 | 4071214 | Муфта | 1 |
| 67 | A853388 | Угловой штуцер | 1 |
| 67A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
