Левый хоусе опора — HITACHI SCX2800-2

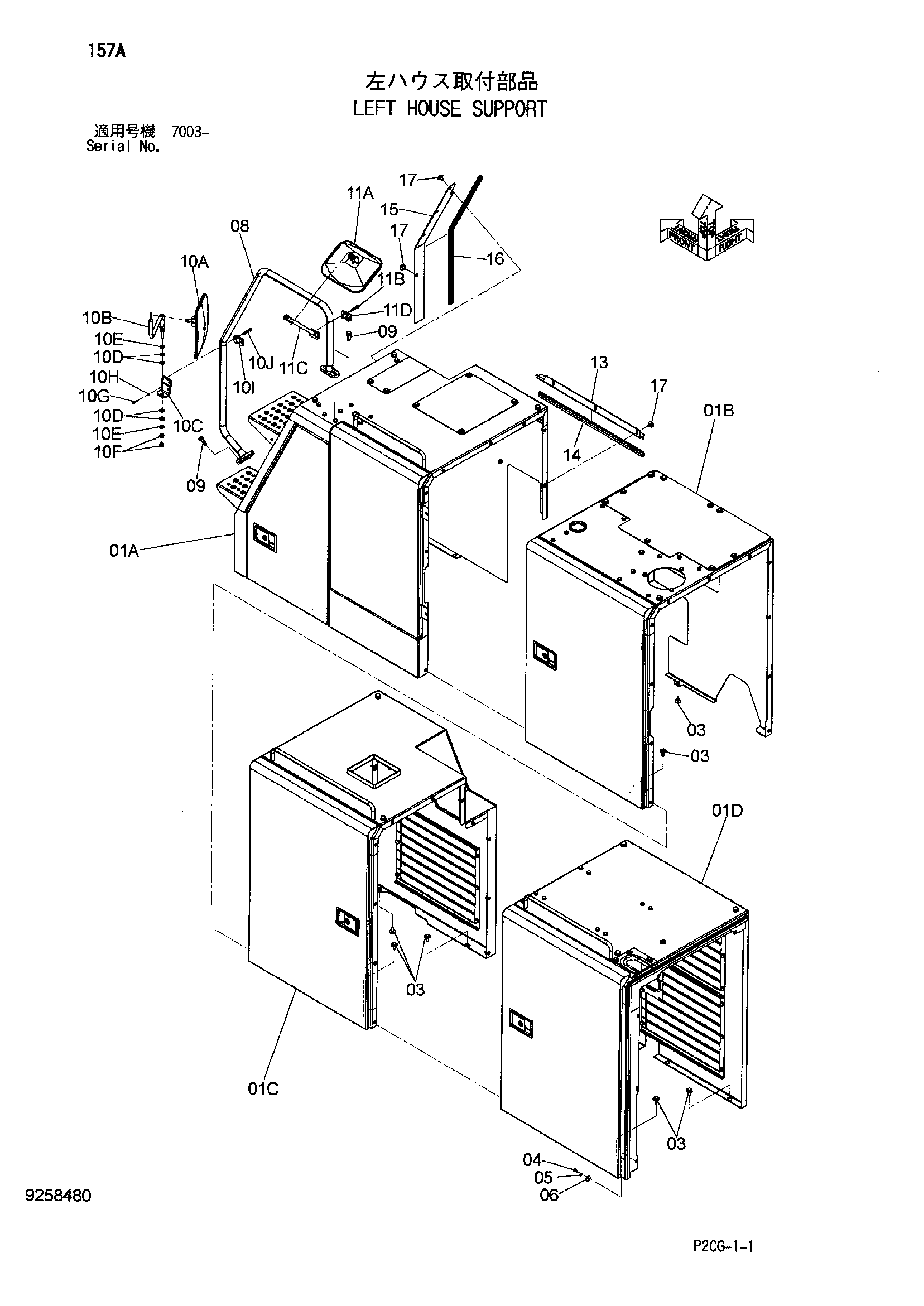

Заводская схема «Левый хоусе опора» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9253379 | Левый хоусе | 1 |
| 03 | J281030 | Болт с шайбой | 17 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | J900816 | Болт | 5 |
| 05 | A590908 | Пружинная шайба | 5 |
| 06 | 4225974 | Плоская шайба | 5 |
| 08 | 8094833 | Поручень | 1 |
| 09 | J271240 | Болт с шайбой | 4 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 9238594 | Зеркало | 1 |
| 10A | 4331348 | Зеркало | 1 |
| 10B | 8095881 | Стойка | 1 |
| 10C | 9756938 | Кронштейн | 1 |
| 10D | 4172172 | Тарельчатая пружина | 4 |
| 10E | A590112 | Плоская шайба | 2 |
| 10F | J950012 | Гайка | 2 |
| 10G | J900625 | Болт | 2 |
| 10H | M500605 | Гайка | 2 |
| 10I | 4425481 | Хомут | 1 |
| 10J | J260850 | Болт с шайбой | 2 |
| 10JA | J900850 | Болт | 1 |
| 10JB | A590108 | Плоская шайба | 1 |
| 11 | 9158334 | Зеркало | 1 |
| 11A | 4331348 | Зеркало | 1 |
| 11B | J260850 | Болт с шайбой | 2 |
| 11BA | J900850 | Болт | 1 |
| 11BB | A590108 | Плоская шайба | 1 |
| 11C | 9756937 | Стойка | 1 |
| 11D | 4425481 | Хомут | 1 |
| 13 | 9766766 | Крышка боковой | 1 |
| 14 | 4659872 | Трим спонге | 1 |
| 15 | 4659870 | Крышка боковой | 1 |
| 16 | 4659871 | Трим спонге | 1 |
| 17 | J281020 | Болт с шайбой | 7 |
| 17A | J901020 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
