Лебёдка трубопроводы (2) — HITACHI SCX2800-2

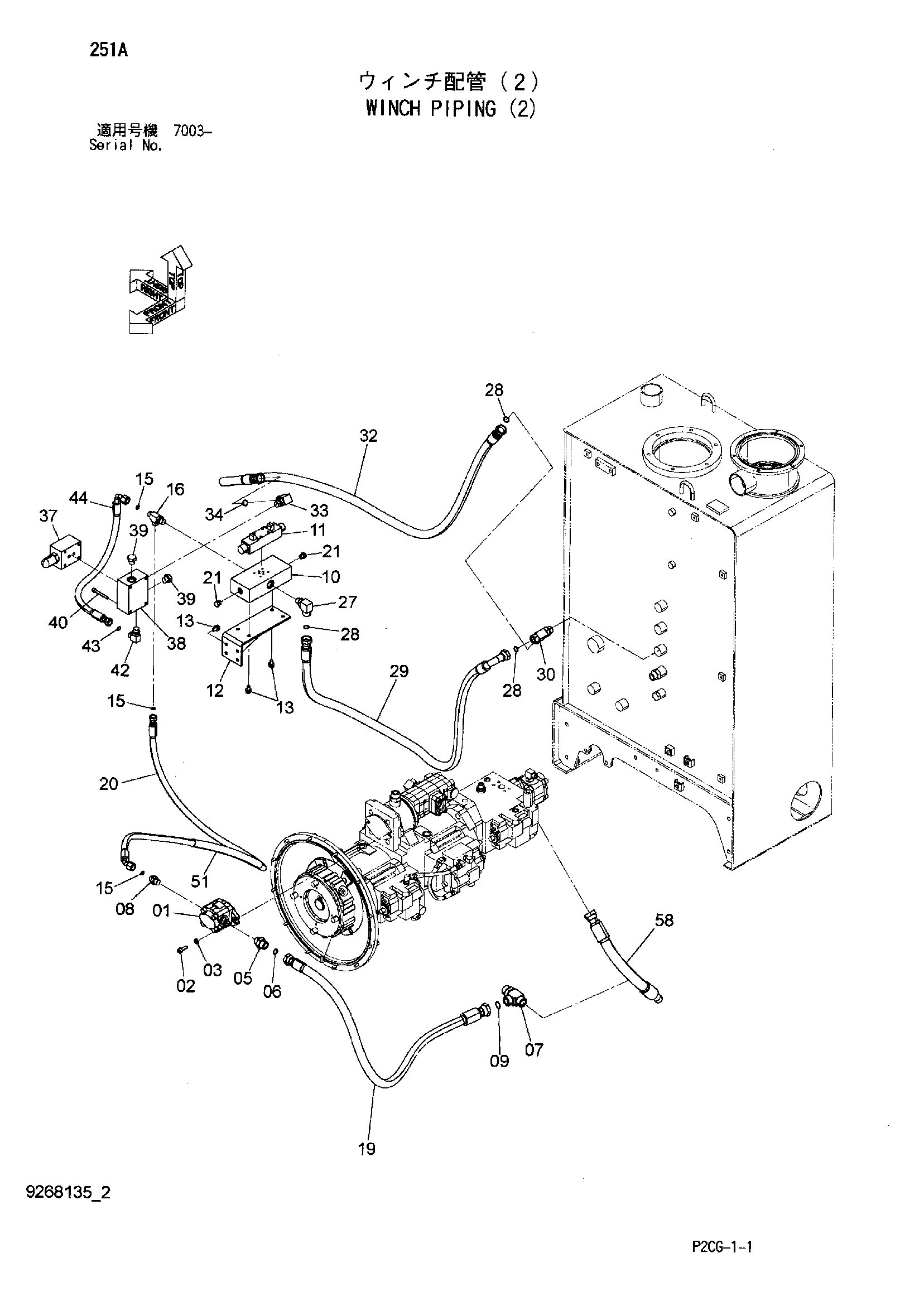

Заводская схема «Лебёдка трубопроводы (2)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4607084 | Шестерённый насос | 1 |
| 02 | M341030 | Болт с внутренним шестигранником | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 05 | A853166 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 1 |
| 07 | A853488 | Тройник | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A853144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 1 |
| 10 | 2041862 | Коллектор | 1 |
| 11 | 4402606 | Электромагнитный клапан | 1 |
| 12 | 9751235 | Кронштейн | 1 |
| 13 | J271020 | Болт с шайбой | 8 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 3 |
| 16 | A853444 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4659557 | Шланг | 1 |
| 20 | 4654592 | Шланг | 1 |
| 21 | 4093624 | Пробка | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A853346 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4187308 | Уплотнительное кольцо | 3 |
| 29 | 4659560 | Шланг | 1 |
| 30 | A853466 | Тройник | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4316032 | Шланг | 1 |
| 33 | A853346 | Угловой штуцер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4187308 | Уплотнительное кольцо | 1 |
| 37 | 4287404 | Клапан рериеф | 1 |
| 38 | 3083739 | Коллектор | 1 |
| 39 | A885004 | Пробка | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | M340871 | Болт с внутренним шестигранником | 4 |
| 42 | A853344 | Угловой штуцер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4138938 | Уплотнительное кольцо | 1 |
| 44 | 4659564 | Шланг | 1 |
| 51 | 4327293 | Защитный кожух | 1 |
| 58 | 4661383 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
