Поршневой насос — HITACHI SCX2800-2

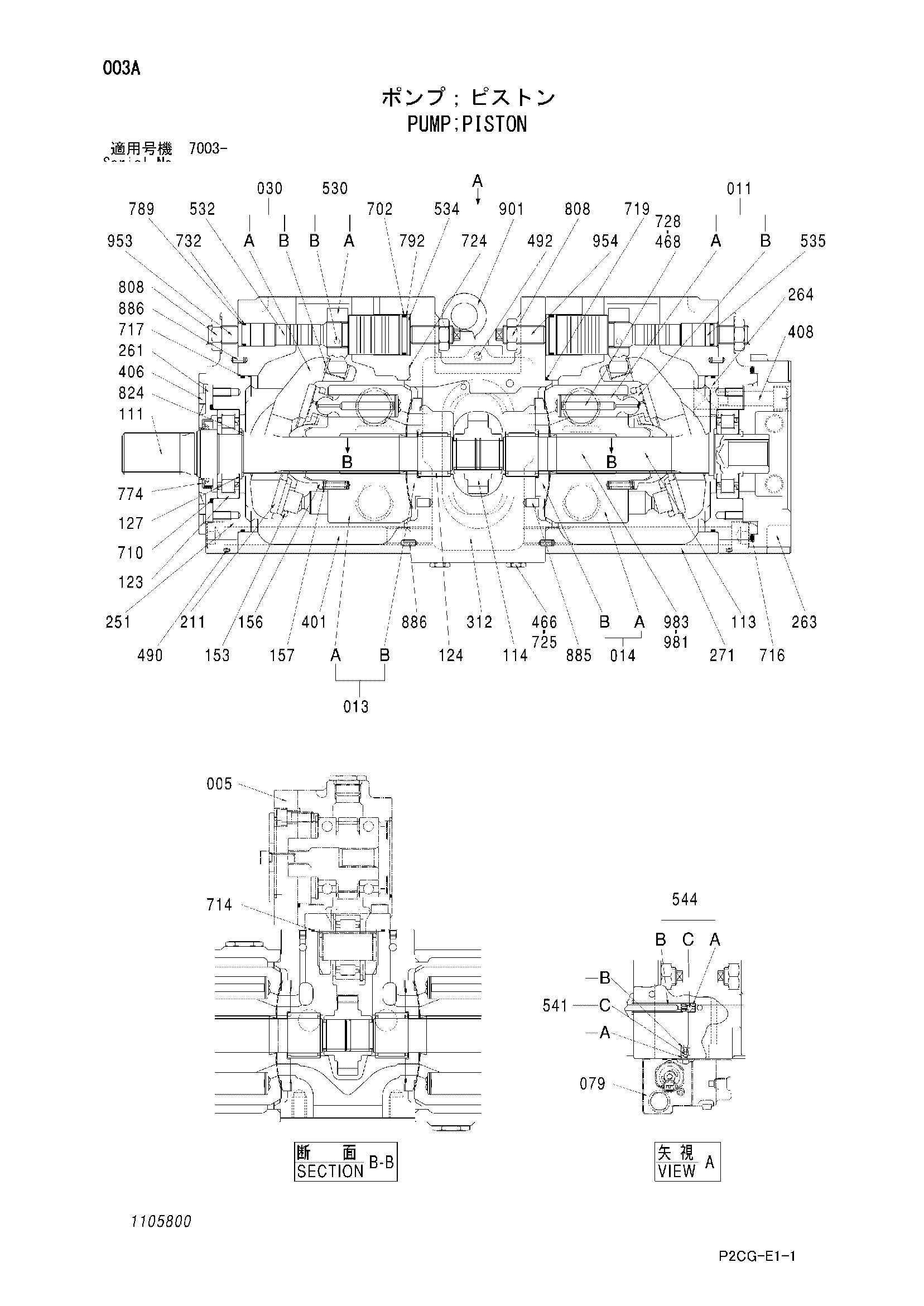

Заводская схема «Поршневой насос» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4668107 | Поршневой насос | 1 | |
| 005 | 4668112 | Шестерня редуктион | 1 |
| 011 | 0738201 | Поршень в сборе | 2 |
| 013 | 0738202 | Гидроцилиндр. в сборе (правый) | 1 |
| 014 | 0738203 | Гидроцилиндр. в сборе (левый) | 1 |
| 030 | 0738204 | Пластина в сборе | 2 |
| 079 | 4623843 | Клапан редукинг | 1 |
| 111 | 1105801 | Вал | 1 |
| 113 | 1105802 | Вал | 1 |
| 114 | 1105803 | Шестерня | 1 |
| 123 | 0451010 | Роликовый подшипник | 2 |
| 124 | 1105804 | Игольчатый подшипник | 2 |
| 127 | 0451012 | Проставка | 3 |
| 153 | 0451014 | Фиксатор | 2 |
| 156 | 1105805 | Втулка | 2 |
| 157 | 0738211 | Пружина | 18 |
| 211 | 0353311 | Пластина | 2 |
| 251 | 0738213 | Опора | 2 |
| 261 | 0451020 | Крышка уплотнение | 1 |
| 263 | 1105806 | Пластина | 1 |
| 264 | 1105807 | Блок | 4 |
| 271 | 0738214 | Корпус | 2 |
| 312 | 1105808 | Блок клапан | 1 |
| 401 | 0451025 | Болт с внутренним шестигранником | 8 |
| 406 | M340820 | Болт с внутренним шестигранником | 4 |
| 408 | 0402302 | Болт с внутренним шестигранником | 4 |
| 466 | 0236014 | Пробка | 2 |
| 468 | 0175233 | Пробка | 4 |
| 490 | 0263019 | Пробка | 26 |
| 492 | 0451028 | Пробка | 12 |
| 530 | 0451029 | Палец в сборе | 2 |
| 532 | 0451030 | Поршень серво | 2 |
| 534 | 0451031 | Ограничитель | 2 |
| 535 | 0451032 | Ограничитель | 2 |
| 541 | 0708004 | Обратный клапан в сборе | 2 |
| 544 | 1105809 | Обратный клапан в сборе | 2 |
| 702 | 0451033 | Уплотнительное кольцо | 2 |
| 710 | A811105 | Уплотнительное кольцо | 1 |
| 714 | A811130 | Уплотнительное кольцо | 1 |
| 716 | A811185 | Oーкольцо | 1 |
| 717 | 0308622 | Уплотнительное кольцо | 2 |
| 719 | 0451034 | Уплотнительное кольцо | 2 |
| 724 | 4506408 | Уплотнительное кольцо | 16 |
| 725 | 957366 | Уплотнительное кольцо | 4 |
| 728 | 4506424 | Уплотнительное кольцо | 4 |
| 732 | 0451035 | Уплотнительное кольцо | 2 |
| 774 | 0820443 | Масляное уплотнение | 1 |
| 789 | 0451036 | Опорное кольцо | 2 |
| 792 | 0451037 | Опорное кольцо | 2 |
| 808 | 0451038 | Гайка | 4 |
| 824 | 959499 | Стопорное кольцо | 2 |
| 885 | 0313404 | Палец | 2 |
| 886 | 0244604 | Пружинный штифт | 4 |
| 901 | 0134458 | Болт проушина | 2 |
| 953 | 0783603 | Установочный винт | 2 |
| 954 | 0738221 | Установочный винт | 2 |
| 983 | 0625509 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
