Барабан блокировка (передний, задний) — HITACHI SCX2800-2

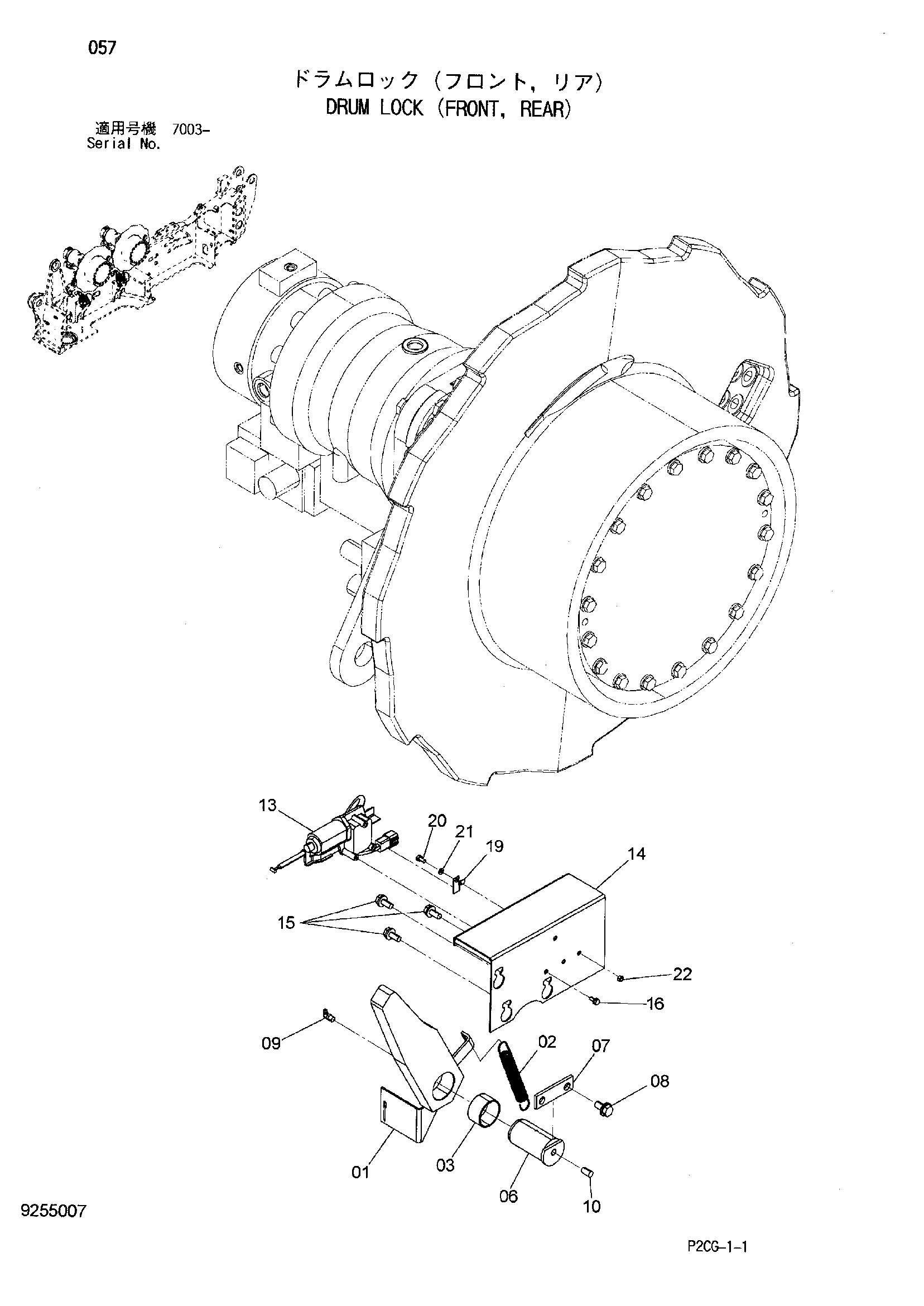

Заводская схема «Барабан блокировка (передний, задний)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9255007 | Барабан блокировка в сборе | 2 | |
| 01 | 8093271 | Павл | 1 |
| 02 | 4313521 | Пружина | 1 |
| 03 | 4614252 | Втулка | 1 |
| 06 | 4608619 | Палец | 1 |
| 07 | X4246 | Стопорная пластина | 1 |
| 08 | J271225 | Болт с шайбой | 2 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J75581 | Пресс-маслёнка | 1 |
| 10 | 429597 | Пробка | 1 |
| 13 | 4614800 | Гидромотор | 1 |
| 14 | 8093272 | Крышка | 1 |
| 15 | J271025 | Болт с шайбой | 3 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J260614 | Болт с шайбой | 3 |
| 16A | J900614 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 19 | 4257160 | Кронштейн | 1 |
| 20 | J900612 | Болт | 1 |
| 21 | A590106 | Плоская шайба | 1 |
| 22 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
