Насос трубопроводы — HITACHI SCX2800-2

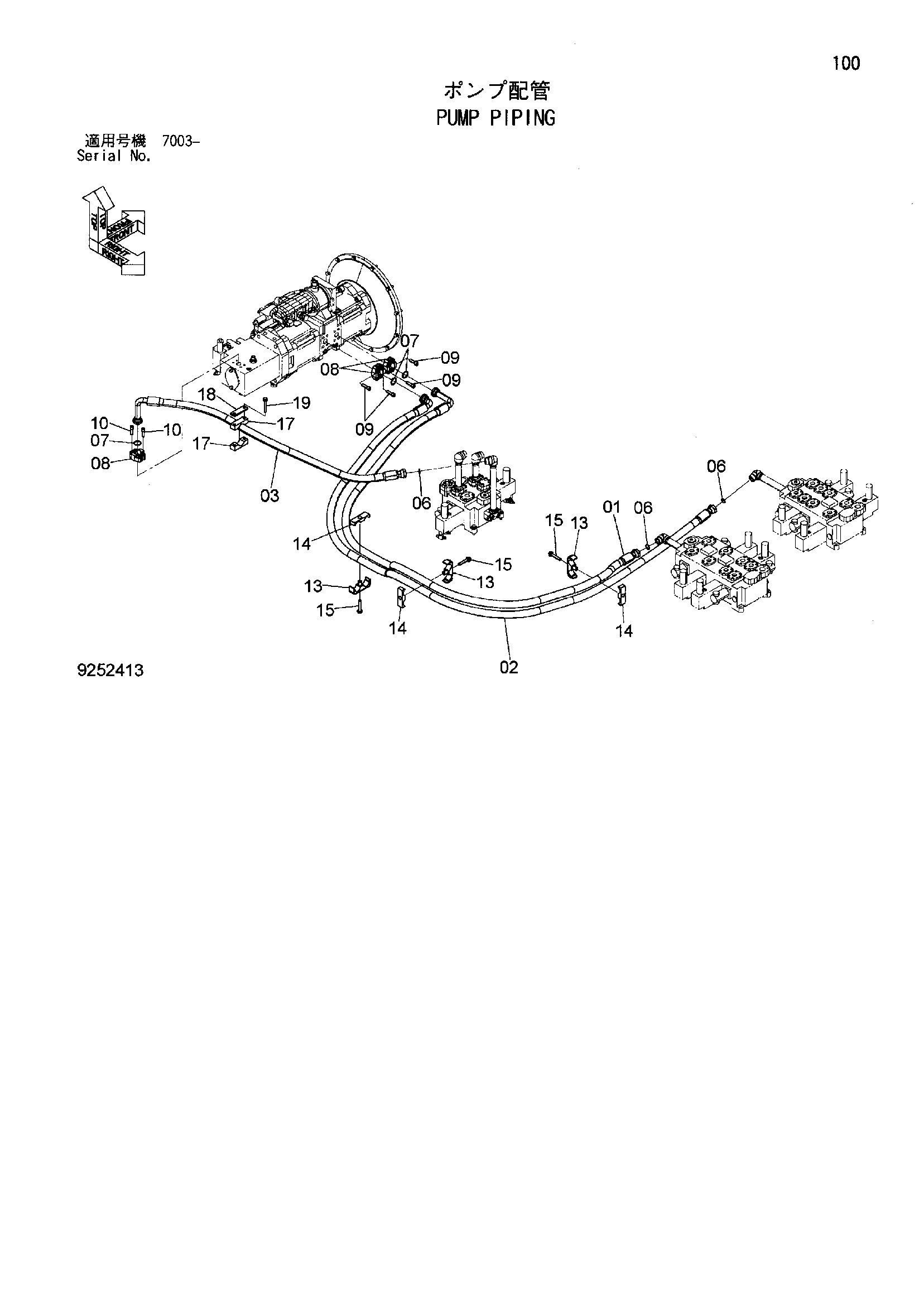

Заводская схема «Насос трубопроводы» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4647310 | Шланг | 1 |
| 02 | 4647315 | Шланг | 1 |
| 03 | 4632651 | Шланг | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 3 |
| 07 | 966993 | Уплотнительное кольцо | 3 |
| 08 | 4085560 | Разъёмный фланец | 6 |
| 09 | M341240 | Болт с внутренним шестигранником | 8 |
| 10 | M341236 | Болт с внутренним шестигранником | 4 |
| 13 | 8065749 | Хомут | 3 |
| 14 | 3075326 | Резиновая прокладка | 3 |
| 15 | J271270 | Болт с шайбой | 3 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4194953 | Хомут | 2 |
| 18 | 4195494 | Пластина | 1 |
| 19 | J271080 | Болт с шайбой | 2 |
| 19A | J901080 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
