Флип гидроцилиндр. — HITACHI SCX2800-2

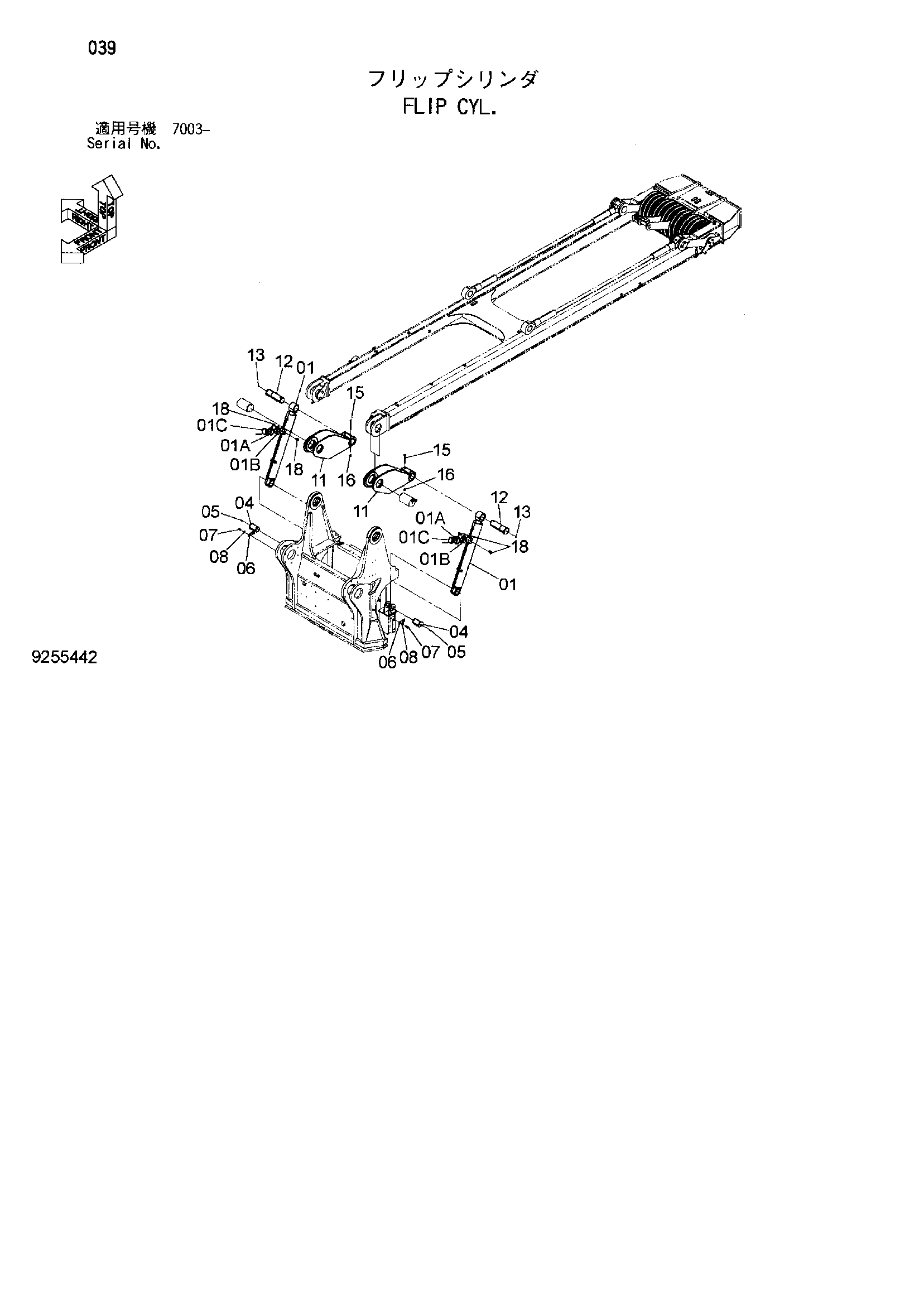

Заводская схема «Флип гидроцилиндр.» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4642187 | Гидроцилиндр. масляный | 2 |
| 01A | 4646677 | Клапан | 1 |
| 01B | 4650169 | Клапан | 1 |
| 01C | 4646681 | Крышка клапан | 1 |
| 04 | 4647825 | Палец | 2 |
| 05 | J75581 | Пресс-маслёнка | 2 |
| 06 | X4247 | Стопорная пластина | 2 |
| 07 | J921625 | Болт | 4 |
| 08 | A590116 | Плоская шайба | 4 |
| 11 | 7049892 | Кронштейн рычаг | 2 |
| 12 | 4647842 | Палец | 2 |
| 13 | J75581 | Пресс-маслёнка | 2 |
| 15 | J921610 | Болт | 2 |
| 16 | M660016 | U-образная гайка | 2 |
| 18 | A852333 | Угловой штуцер | 4 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
