Противовес инсталл и ремове трубопроводы (2) — HITACHI SCX2800-2

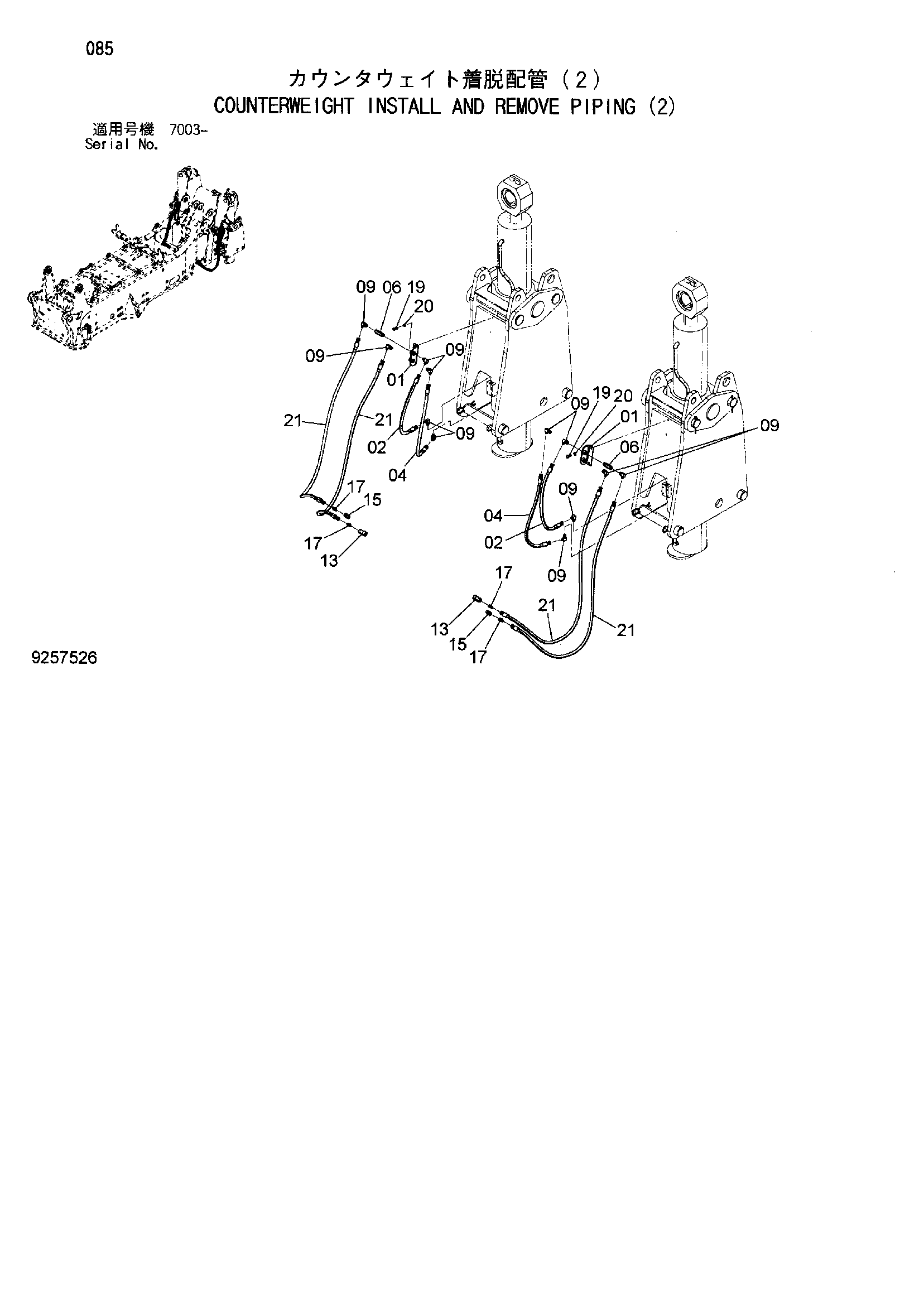

Заводская схема «Противовес инсталл и ремове трубопроводы (2)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8095487 | Кронштейн | 2 |
| 02 | 4654351 | Шланг | 2 |
| 04 | 4654355 | Шланг | 2 |
| 06 | 4347933 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 12 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4022907 | Самоуплотняющееся соединение | 2 |
| 13A | 4072595 | Колпачок | 1 |
| 15 | 4022908 | Самоуплотняющееся соединение | 2 |
| 15A | 4072596 | Колпачок | 1 |
| 17 | 4215650 | Адаптер | 4 |
| 19 | J921030 | Болт | 4 |
| 20 | A590110 | Плоская шайба | 4 |
| 21 | 4488485 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
