Рама инсталл и ремове (противовес) — HITACHI SCX2800-2

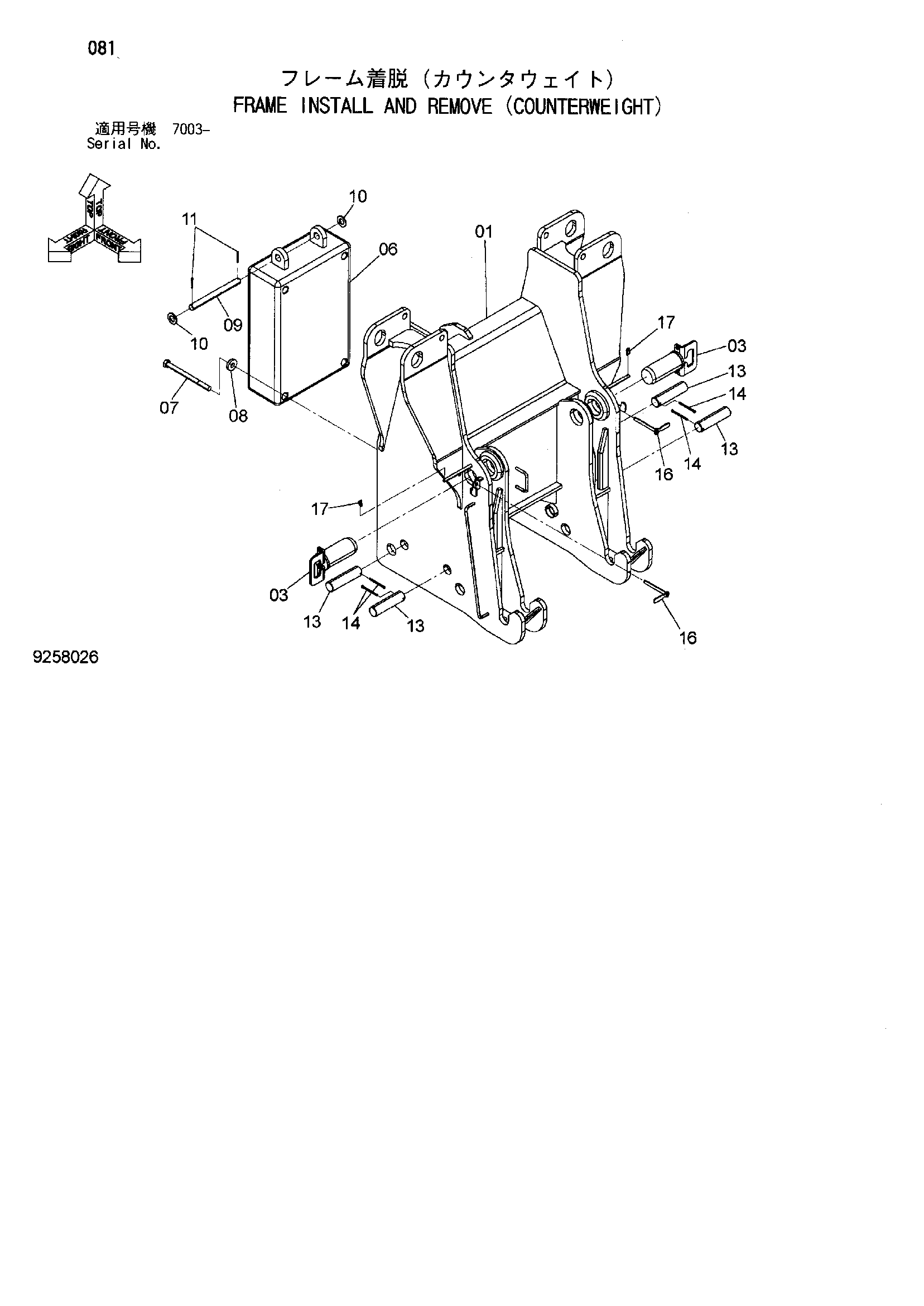

Заводская схема «Рама инсталл и ремове (противовес)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010250 | Рама | 1 |
| 03 | 9257980 | Палец в сборе | 2 |
| 03A | 4646887 | Палец | 1 |
| 03B | 4646888 | Рукоятка | 1 |
| 03C | J921030 | Болт | 2 |
| 03D | A590110 | Плоская шайба | 2 |
| 06 | 7049582 | Противовес | 1 |
| 07 | 4644114 | Болт | 4 |
| 08 | 4174841 | Шайба | 4 |
| 09 | 4646902 | Палец | 1 |
| 10 | A590142 | Плоская шайба | 2 |
| 11 | A768063 | Шплинт | 2 |
| 13 | 4646901 | Палец | 4 |
| 14 | A761002 | Шплинт | 4 |
| 16 | 9765480 | Палец | 2 |
| 17 | 947404 | Палец кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
