Стрела дерриккинг барабан — HITACHI SCX2800-2

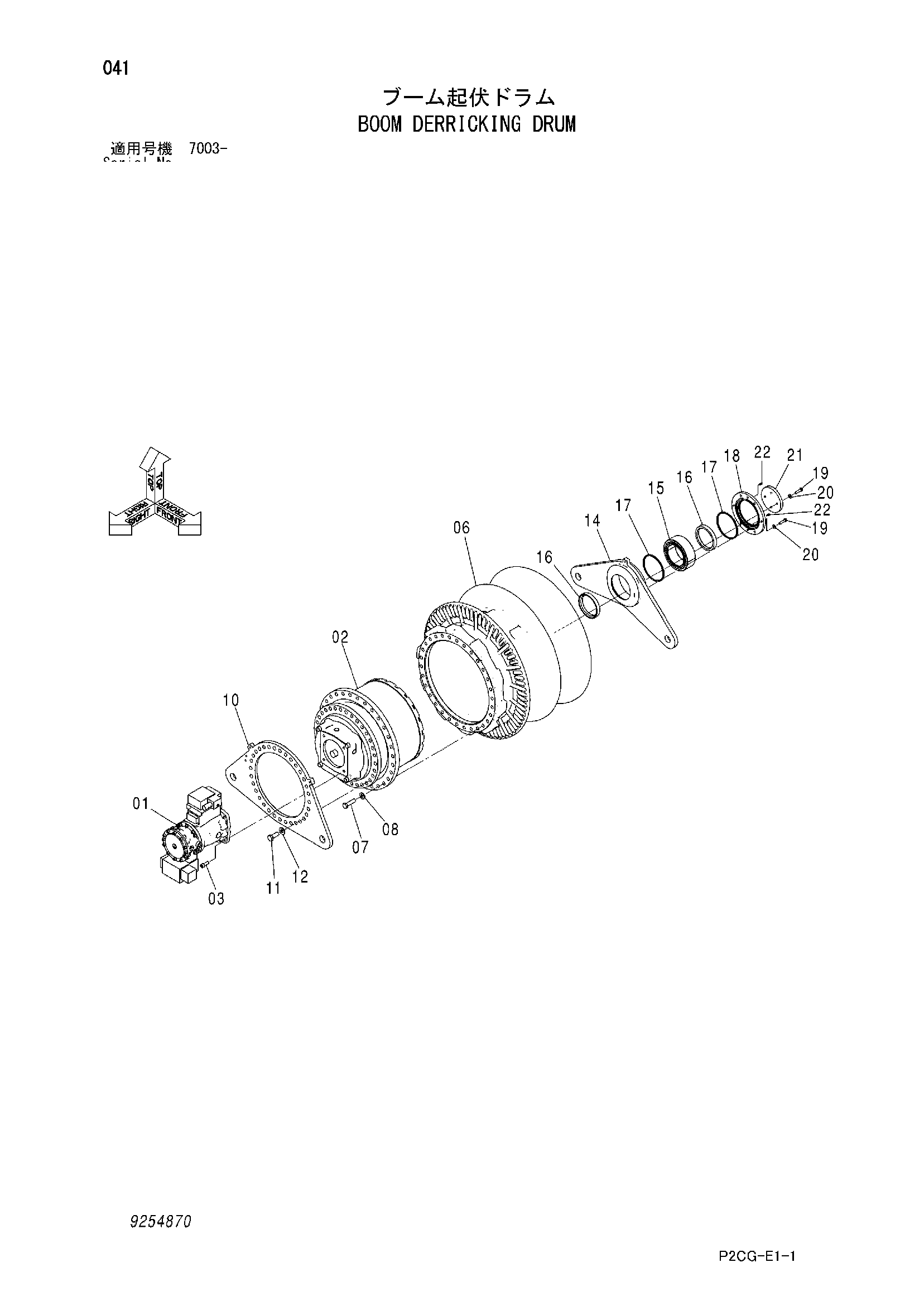

Заводская схема «Стрела дерриккинг барабан» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9254870 | Стрела дерриккинг барабан | 1 | |
| 01 | 4642200 | Гидромотор плунжер | 1 |
| 02 | 4642201 | Трансмиссия | 1 |
| 03 | J781645 | Болт с внутренним шестигранником | 4 |
| 06 | 0005432 | Барабан боомхоист | 1 |
| 07 | J922280 | Болт | 30 |
| 08 | J222022 | Шайба | 30 |
| 10 | 3106339 | Правый кронштейн | 1 |
| 11 | J922460 | Болт | 32 |
| 12 | J222024 | Шайба | 32 |
| 14 | 8102248 | Левый кронштейн | 1 |
| 15 | 4117992 | Подшипник. спх.рол. | 1 |
| 16 | 4640639 | Втулка | 2 |
| 17 | 4023745 | Масляное уплотнение | 2 |
| 18 | 4641610 | Фиксатор подшипник. | 1 |
| 19 | J921250 | Болт | 10 |
| 20 | J222012 | Шайба | 10 |
| 21 | 4641002 | Пластина концевой | 1 |
| 22 | J75581 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
