Стрела опора палец инсталл и ремове устройство — HITACHI SCX2800-2

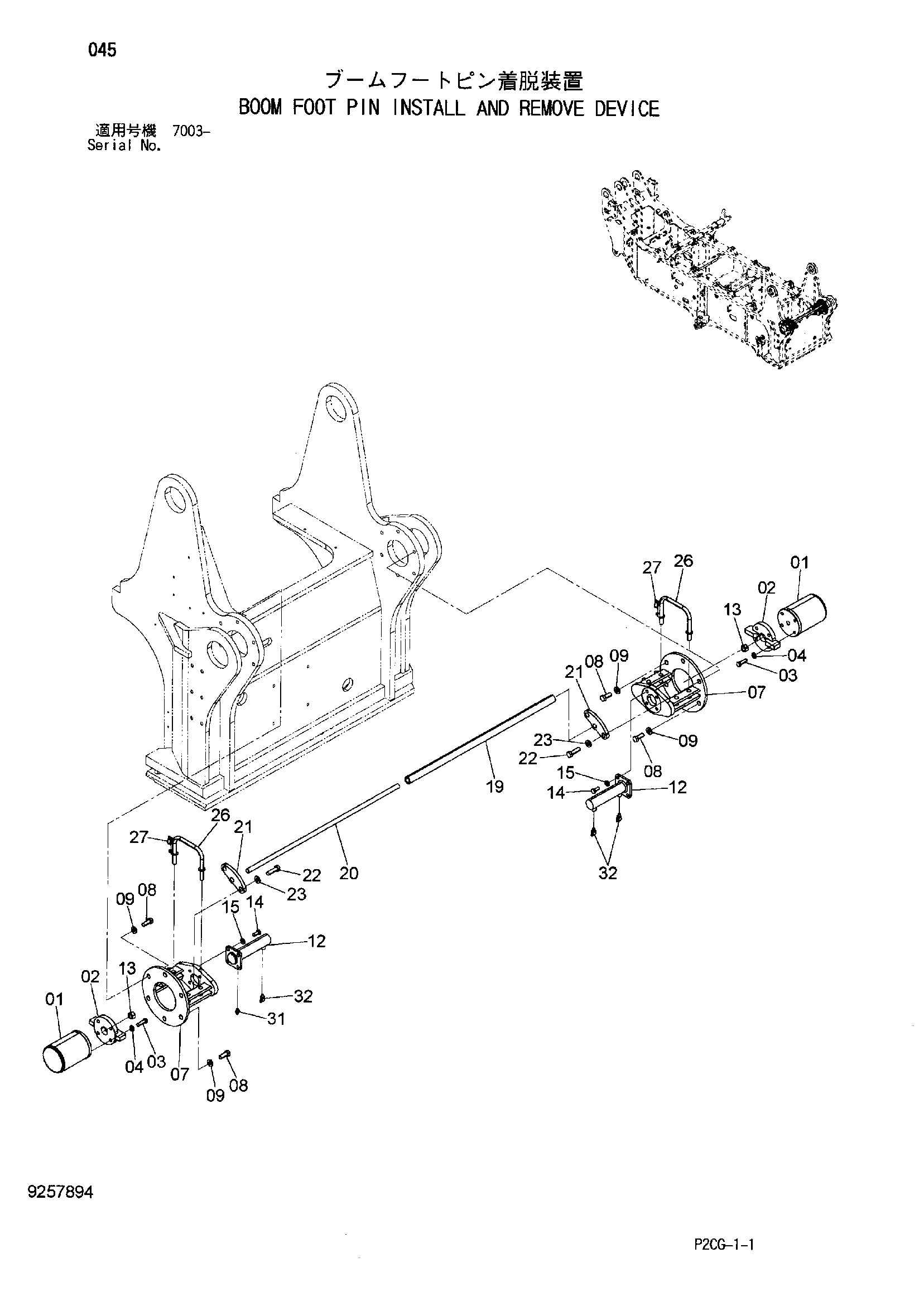

Заводская схема «Стрела опора палец инсталл и ремове устройство» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3106796 | Палец | 2 |
| 02 | 8103187 | Пластина концевой | 2 |
| 03 | J921655 | Болт | 8 |
| 04 | J222016 | Шайба | 8 |
| 07 | 7049691 | Кронштейн | 2 |
| 08 | J922050 | Болт | 8 |
| 09 | J222020 | Шайба | 8 |
| 12 | 4646629 | Гидроцилиндр. масляный | 2 |
| 13 | J950024 | Гайка | 2 |
| 14 | J921635 | Болт | 8 |
| 15 | J222016 | Шайба | 8 |
| 19 | 4646753 | Каток направляющая | 1 |
| 20 | 4646764 | Вал | 1 |
| 21 | 4646760 | Кронштейн каток | 2 |
| 22 | J922070 | Болт | 4 |
| 23 | J222020 | Шайба | 4 |
| 26 | 9765413 | Штанга блокировка | 2 |
| 27 | 947404 | Палец кольцо | 2 |
| 31 | A852123 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852223 | Угловой штуцер | 3 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
