Катвалк (правый) — HITACHI SCX2800-2

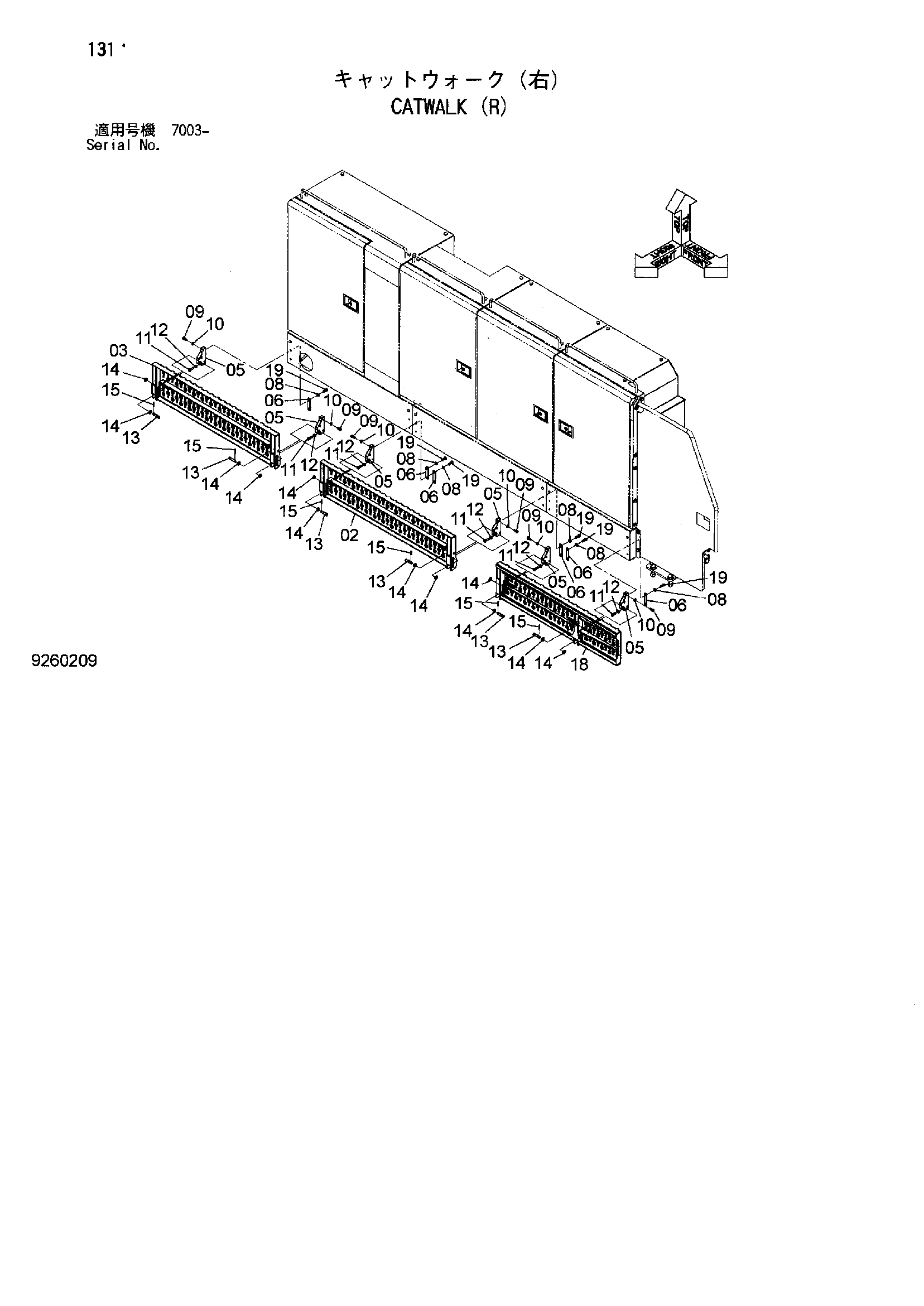

Заводская схема «Катвалк (правый)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7050086 | Ступень | 1 |
| 03 | 7045308 | Ступень | 1 |
| 05 | 4612274 | Кронштейн | 6 |
| 06 | 4609257 | Пластина | 6 |
| 08 | A590112 | Плоская шайба | 12 |
| 09 | M341225 | Болт с внутренним шестигранником | 12 |
| 10 | A590912 | Пружинная шайба | 12 |
| 11 | J921240 | Болт | 6 |
| 12 | J950012 | Гайка | 6 |
| 13 | 4442307 | Палец | 6 |
| 14 | A590116 | Плоская шайба | 12 |
| 15 | 4022700 | Стопорный палец | 6 |
| 18 | 7050456 | Ступень | 1 |
| 19 | J921235 | Болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
