Радиатор — HITACHI SCX2800-2

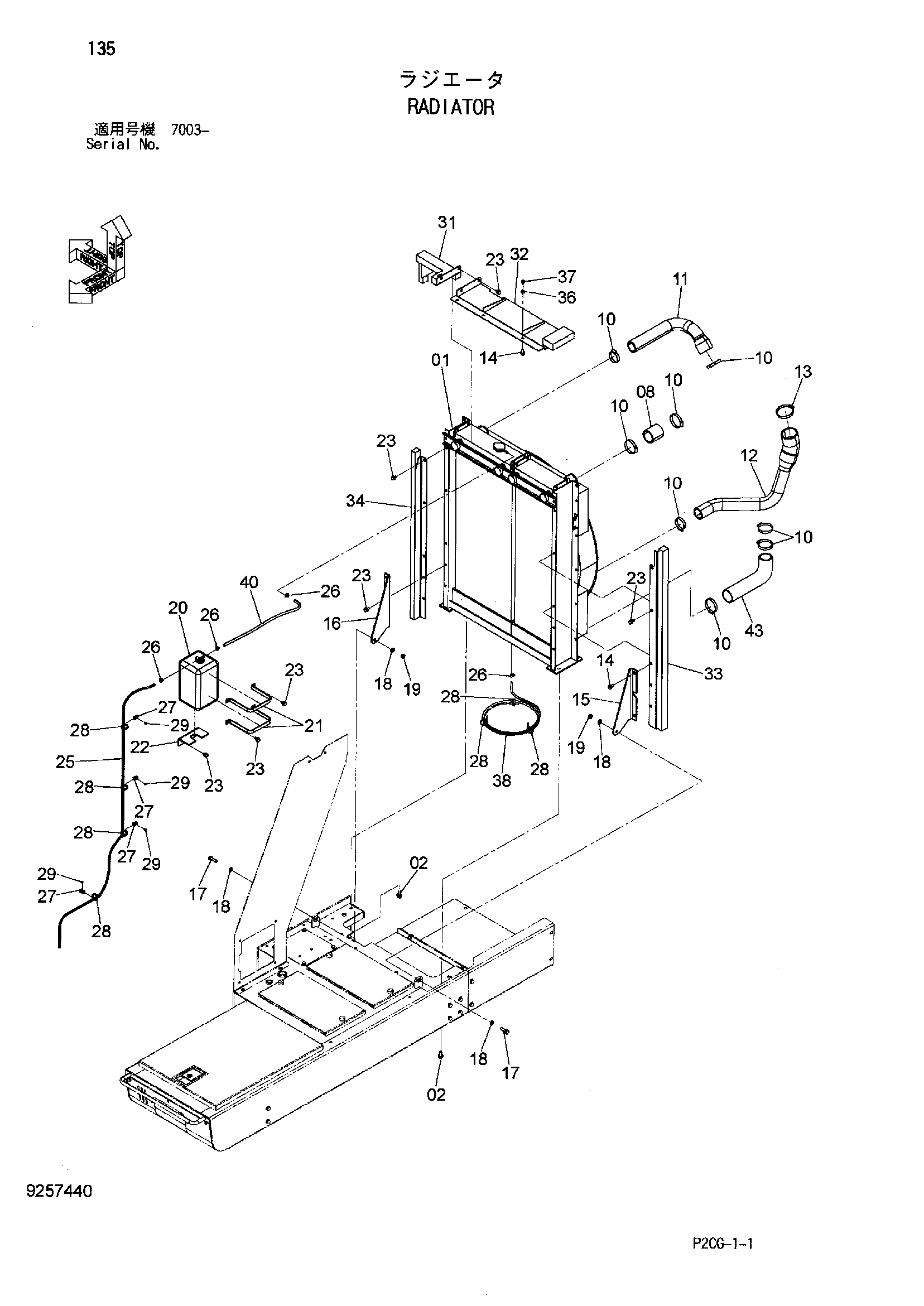

Заводская схема «Радиатор» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4639675 | Радиатор | 1 |
| 02 | J271230 | Болт с шайбой | 4 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 08 | 4411793 | Воздушный шланг | 1 |
| 10 | 4504491 | Хомут шланга | 8 |
| 11 | 4648374 | Водяной шланг | 1 |
| 12 | 3107011 | Водяной шланг | 1 |
| 13 | 4503469 | Хомут шланга | 1 |
| 14 | J271025 | Болт с шайбой | 7 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4650341 | Стойка | 1 |
| 16 | 4650342 | Стойка | 1 |
| 17 | J901240 | Болт | 2 |
| 18 | A590112 | Плоская шайба | 4 |
| 19 | J950012 | Гайка | 2 |
| 20 | 4608845 | Бак воды | 1 |
| 21 | 4336797 | Хомут | 2 |
| 22 | 4337331 | Кронштейн | 1 |
| 23 | J271020 | Болт с шайбой | 14 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4648529 | Виниловый шланг | 1 |
| 26 | 4508575 | Хомут шланга | 4 |
| 27 | 3100176 | Саддле | 4 |
| 28 | 4055311 | Ленточный зажим | 7 |
| 29 | M430608 | Поддон головка винт | 4 |
| 31 | 8101730 | Крышка | 1 |
| 32 | 8103379 | Крышка | 1 |
| 33 | 8103377 | Крышка | 1 |
| 34 | 8103378 | Крышка | 1 |
| 36 | A590110 | Плоская шайба | 3 |
| 37 | J950010 | Гайка | 3 |
| 38 | 4370122 | Виниловый шланг | 1 |
| 40 | 4660750 | Водяной шланг | 1 |
| 43 | 4648534 | Воздушный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
