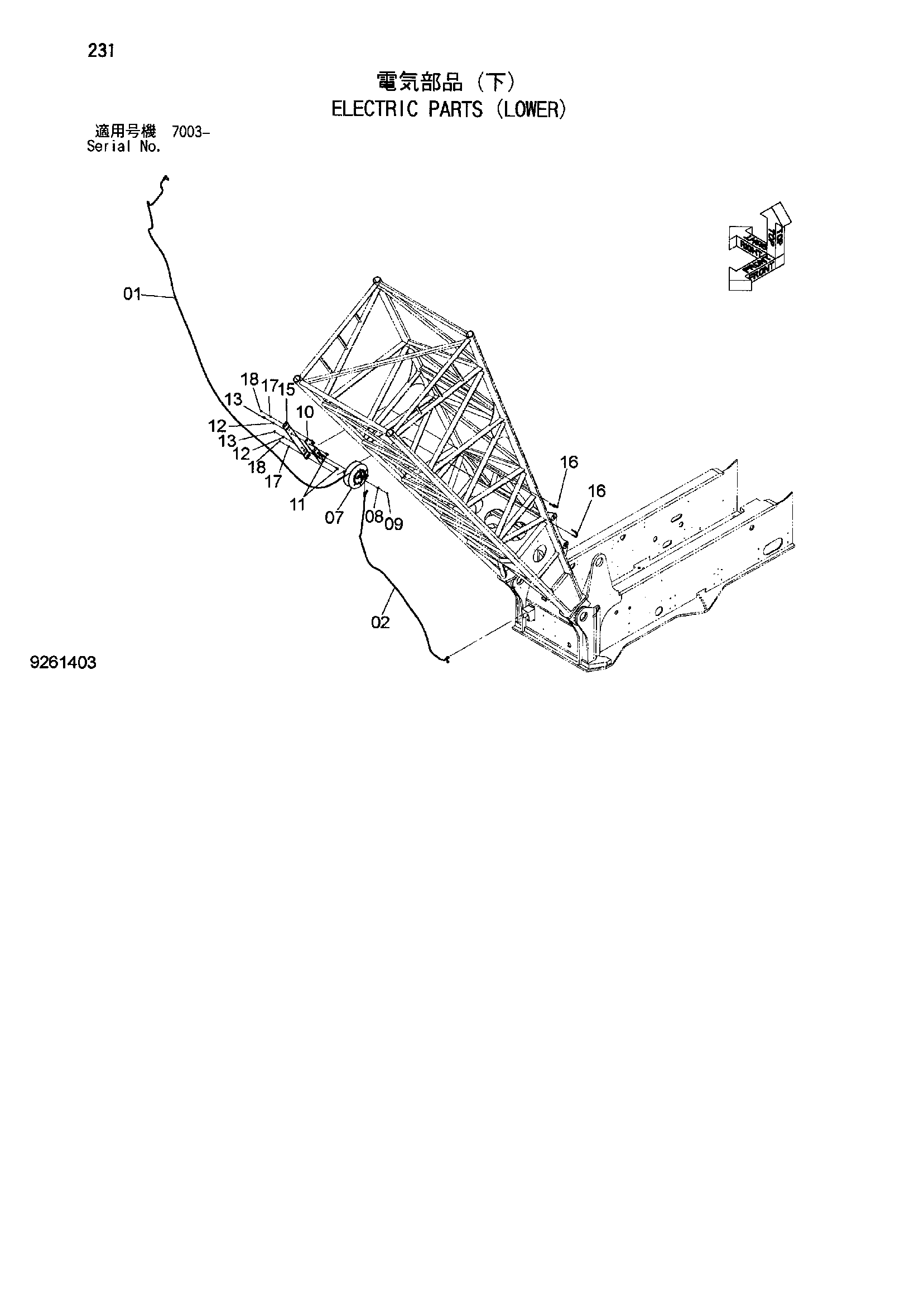

Электрооборудование (нижний) — HITACHI SCX2800-2
Заводская схема «Электрооборудование (нижний)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4650726 | Жгут проводов | 1 |
| 02 | 4650727 | Жгут проводов | 1 |
| 07 | 7046286 | Реел трос | 1 |
| 08 | A590120 | Плоская шайба | 1 |
| 09 | 959500 | Стопорное кольцо | 1 |
| 10 | 9763313 | Кронштейн | 1 |
| 11 | J921640 | Болт | 4 |
| 12 | A590116 | Плоская шайба | 4 |
| 13 | M660016 | U-образная гайка | 4 |
| 15 | 4657635 | Кронштейн | 1 |
| 16 | 4657613 | U-образный болт | 2 |
| 17 | A590112 | Плоская шайба | 4 |
| 18 | 4626096 | Гайка нейлоновый | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
