Кондиционер. детали (левый) — HITACHI SCX2800-2

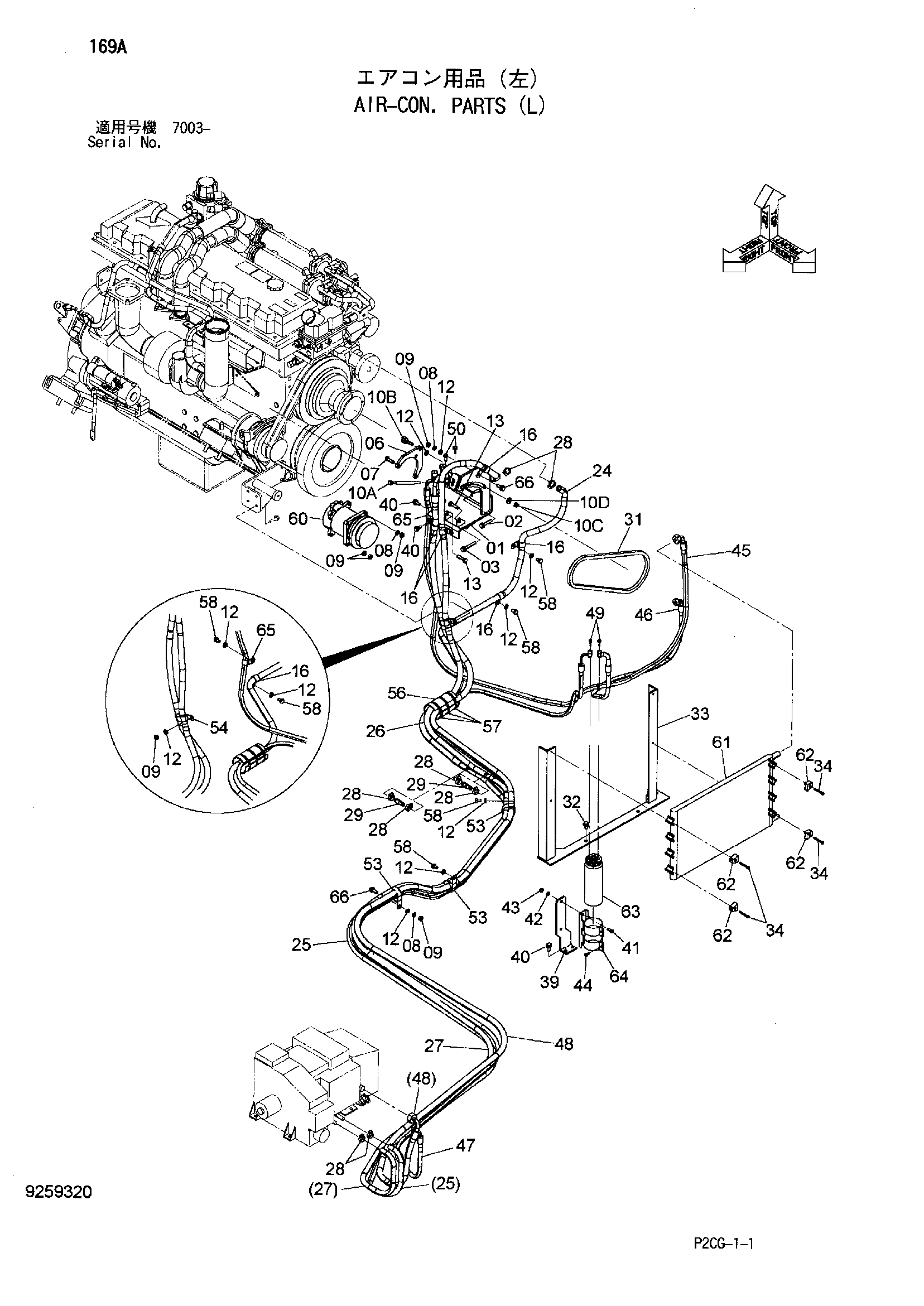

Заводская схема «Кондиционер. детали (левый)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7050167 | Кронштейн | 1 |
| 02 | J271055 | Болт с шайбой | 2 |
| 02A | J901055 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271070 | Болт с шайбой | 1 |
| 03A | J901070 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | 3100250 | Стойка | 1 |
| 07 | J921035 | Болт | 3 |
| 08 | A590910 | Пружинная шайба | 5 |
| 09 | J950010 | Гайка | 10 |
| 10 | 4616040 | Механизм натяжения | 1 |
| 10A | 4616065 | Болт регулировочный | 1 |
| 10B | 4616066 | Вал | 1 |
| 10C | 4616068 | Гайка спекиал | 1 |
| 10D | 4615823 | Шайба | 1 |
| 12 | A590110 | Плоская шайба | 10 |
| 13 | J921040 | Болт | 2 |
| 16 | 4190263 | Зажим | 6 |
| 24 | 4377654 | Водяной шланг | 1 |
| 25 | 4634842 | Водяной шланг | 1 |
| 26 | 4377653 | Водяной шланг | 1 |
| 27 | 4610233 | Водяной шланг | 1 |
| 28 | 4514699 | Хомут шланга | 8 |
| 29 | 4301728 | Соединение трубка | 2 |
| 31 | 4388139 | Ремень V | 1 |
| 32 | J271020 | Болт с шайбой | 4 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 8098310 | Кронштейн | 1 |
| 34 | J260650 | Болт с шайбой | 4 |
| 34A | J900650 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 39 | 3100249 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 6 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J900820 | Болт | 2 |
| 42 | A590908 | Пружинная шайба | 2 |
| 43 | J950008 | Гайка | 2 |
| 44 | J260616 | Болт с шайбой | 2 |
| 44A | J900616 | Болт | 1 |
| 44B | A590106 | Плоская шайба | 1 |
| 45 | 4649753 | Шланг радиатора | 1 |
| 46 | 4626820 | Шланг радиатора | 1 |
| 47 | 4649750 | Шланг радиатора | 1 |
| 48 | 4649739 | Шланг радиатора | 1 |
| 49 | J260625 | Болт с шайбой | 2 |
| 49A | J900625 | Болт | 1 |
| 49B | A590106 | Плоская шайба | 1 |
| 50 | J260825 | Болт с шайбой | 2 |
| 50A | J900825 | Болт | 1 |
| 50B | A590108 | Плоская шайба | 1 |
| 53 | 4190265 | Зажим (диаметр. 50mm) | 3 |
| 54 | 4192034 | Зажим (диаметр. 25mmX2) | 1 |
| 56 | 4219918 | Резиновая втулка | 1 |
| 57 | 4055312 | Ленточный зажим | 3 |
| 58 | J901016 | Болт | 6 |
| 60 | 4632927 | Компрессор | 1 |
| 61 | 4632483 | Конденсатор | 1 |
| 62 | 4632486 | Кронштейн | 4 |
| 63 | 4632484 | Осушитель | 1 |
| 64 | 4632485 | Кронштейн | 1 |
| 65 | 4190274 | Зажим (диаметр. 20mm) | 2 |
| 66 | J271030 | Болт с шайбой | 2 |
| 66A | J901030 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
