Рычаг управления — HITACHI SCX2800-2

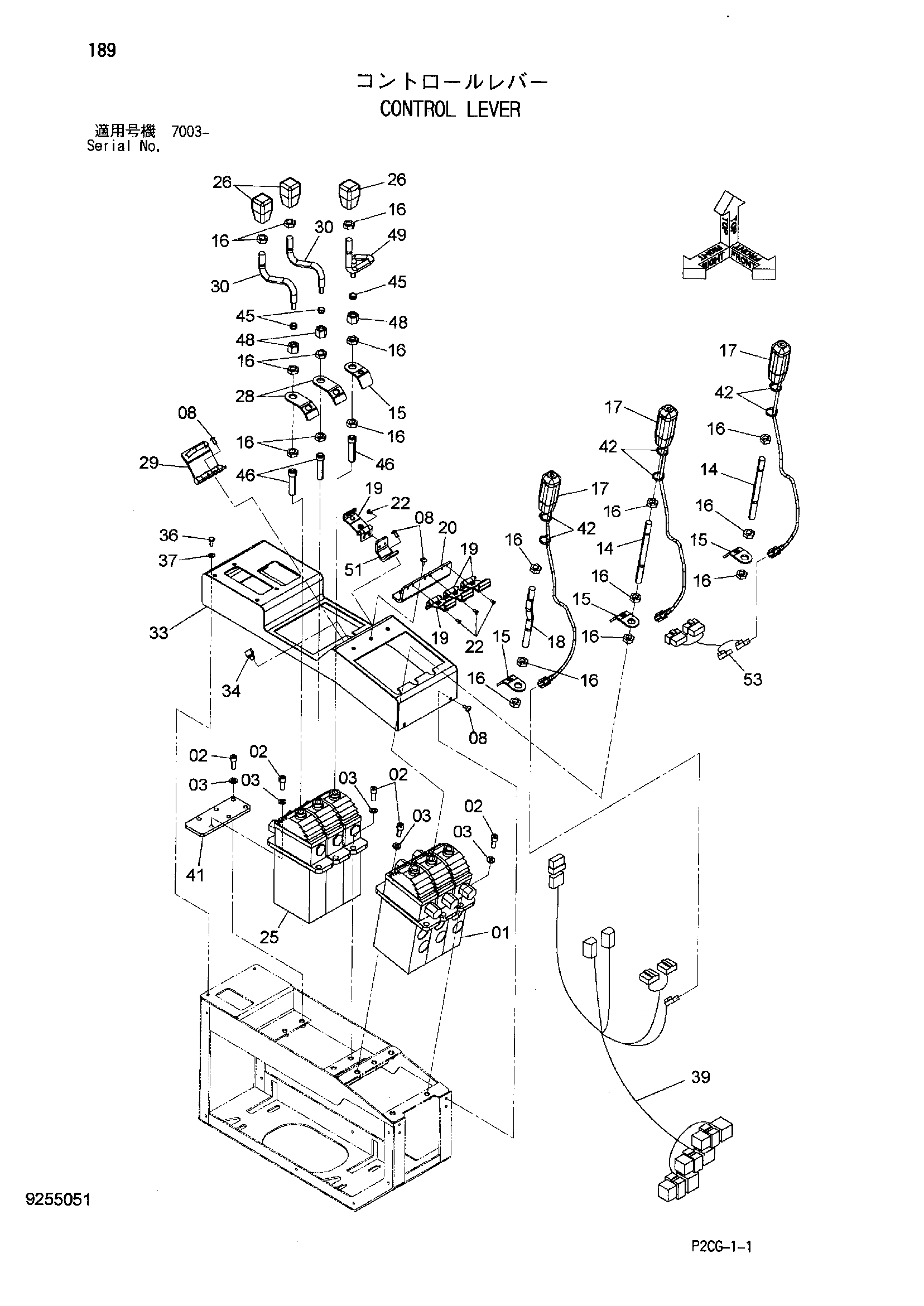

Заводская схема «Рычаг управления» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4605087 | Пилотный клапан | 1 |
| 02 | J780820 | Болт с внутренним шестигранником | 14 |
| 03 | A590908 | Пружинная шайба | 14 |
| 08 | J650512 | Винт | 10 |
| 14 | 4619508 | Рычаг | 2 |
| 15 | 4612819 | Кронштейн | 4 |
| 16 | 4613052 | Гайка | 18 |
| 17 | 8093493 | Рукоятка | 3 |
| 18 | 4620623 | Рычаг | 1 |
| 19 | 8099771 | Замок | 4 |
| 20 | 4614844 | Кронштейн | 1 |
| 22 | J660408 | Винт | 8 |
| 25 | 4638677 | Пилотный клапан | 1 |
| 26 | 4615603 | Рукоятка | 3 |
| 28 | 4619469 | Кронштейн | 2 |
| 29 | 8099772 | Замок | 1 |
| 30 | 4619509 | Рычаг | 2 |
| 33 | 7047715 | Крышка | 1 |
| 34 | 4307799 | Резиновая подушка | 1 |
| 36 | J900612 | Болт | 2 |
| 37 | A590106 | Плоская шайба | 2 |
| 39 | 2051873 | Жгут проводов | 1 |
| 41 | 4614842 | Пластина | 1 |
| 42 | 4616499 | Ленточный зажим | 6 |
| 45 | 4627584 | Ограничитель | 3 |
| 46 | 4618997 | Шток | 3 |
| 48 | 4619510 | Рукоятка блокировка | 3 |
| 49 | 3102239 | Рычаг | 1 |
| 51 | 4619669 | Кронштейн | 1 |
| 53 | 4649299 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
