Верхний стрела — HITACHI SCX2800-2

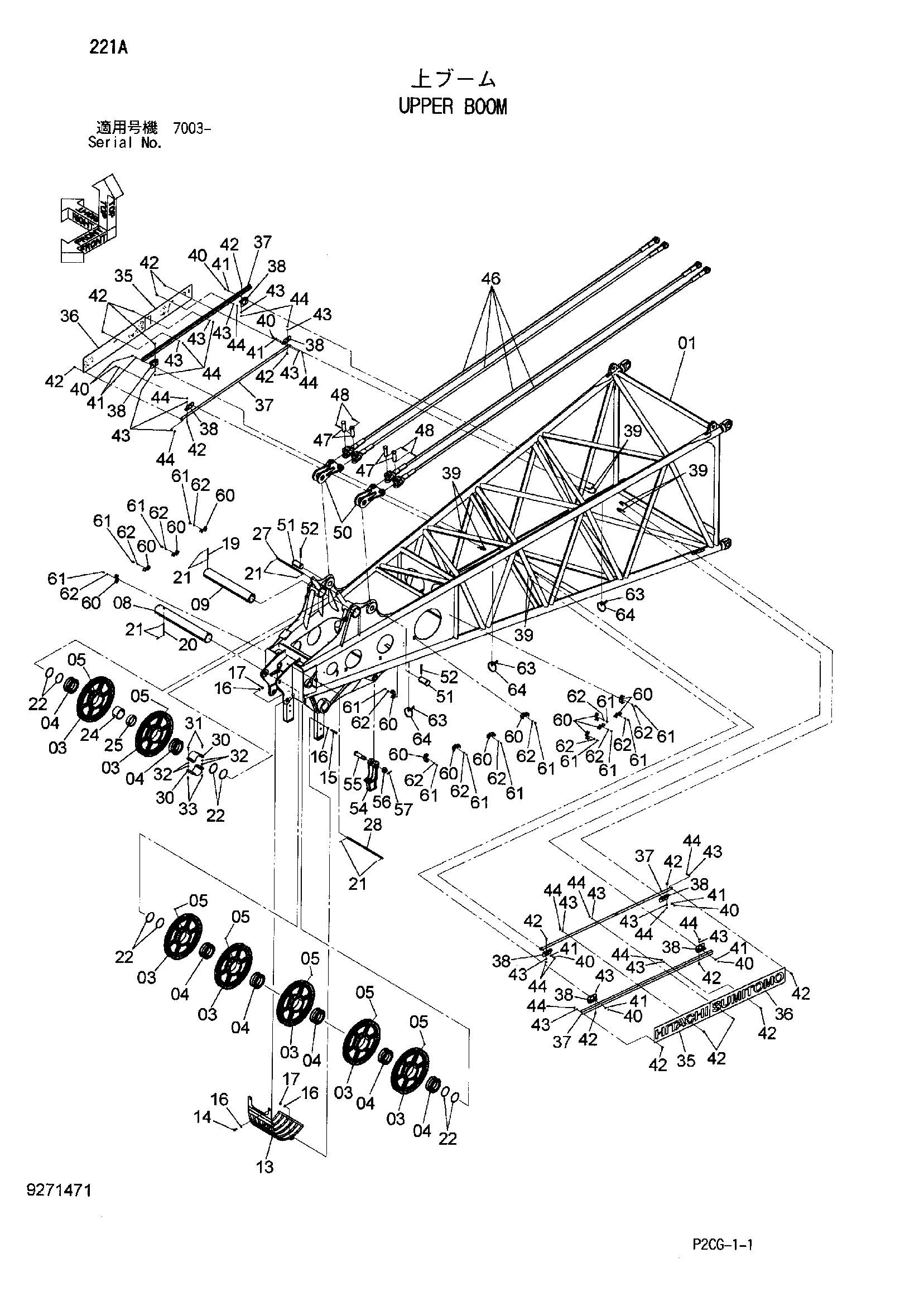

Заводская схема «Верхний стрела» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5010986	Стрела TOP	1
03	2053669	Канатный блок	7
04	4640915	Роликовый подшипник	7
05	J75481	Пресс-маслёнка	7
08	4663325	Вал	1
09	4663320	Вал	1
13	8107572	Защитный кожух	1
14	J921645	Болт	2
15	J901602	Болт	2
16	A590116	Плоская шайба	8
17	M660016	U-образная гайка	4
19	4663520	Палец	1
20	4663521	Палец	1
21	A765040	Шплинт	8
22	4614877	Проставка	8
24	4663507	Проставка	1
25	4663509	Проставка	1
27	4663505	Палец	1
28	4663508	Палец	1
30	4663380	Втулка	2
31	J921240	Болт	4
32	A590112	Плоская шайба	8
33	4632375	Стопорная гайка	4
35	3099959	Информационная табличка	2
36	3099874	Информационная табличка	2
37	3103494	Угол	4
38	3103488	Кронштейн	8
39	4651634	U-образный болт	8
40	4627586	Гайка нейлоновый	16
41	A590110	Плоская шайба	16
42	J921025	Болт	40
43	A590110	Плоская шайба	40
44	M660010	U-образная гайка	40
46	8105347	Канат подвесной	4
47	4649336	Палец	4
48	A761080	Шплинт	4
50	8101817	Тяга	2
51	4651096	Палец	2
52	A761302	Шплинт	2
54	3109425	Разъём трос	1
55	4663699	Палец	1
56	M634246	Корончатая гайка	1
57	A768080	Шплинт	1
60	9763475	Зажим	14
61	J921020	Болт	14
62	A590110	Плоская шайба	14
63	4420681	Зажим	3
64	4512716	Хомут шланга	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
