Двигатель (1) — HITACHI SCX2800-2

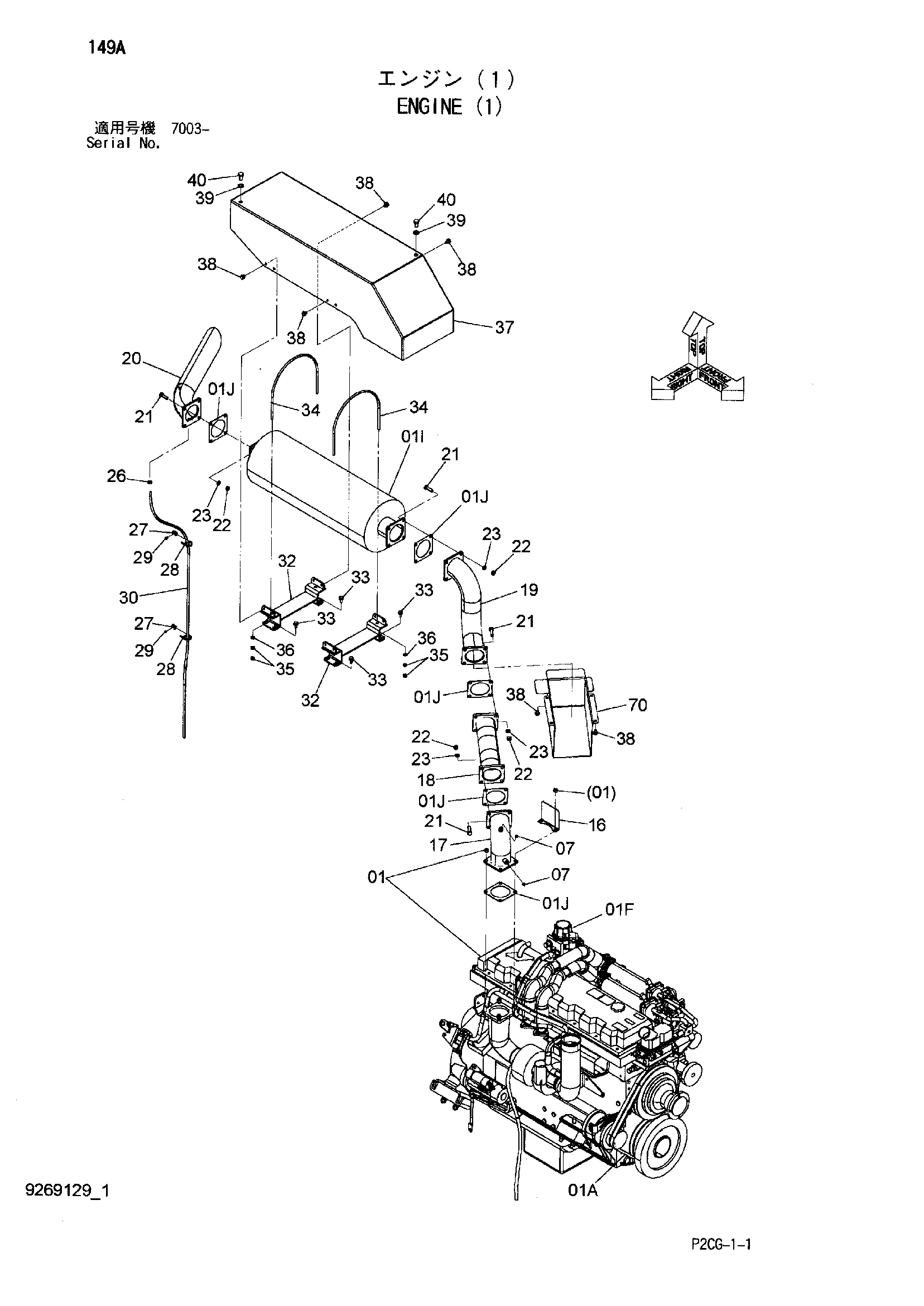

Заводская схема «Двигатель (1)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4641344 | Двигатель | 1 |
| 01A | 4665181 | Ремень вентилятор (1=3 детали) | 1 |
| 01B | 4665199 | Фильтрующий элемент | 1 |
| 01C | 4665187 | Фильтрующий элемент | 1 |
| 01D | 4665192 | Фильтрующий элемент | 1 |
| 01E | 4665194 | Фильтрующий элемент | 1 |
| 01F | 4665219 | Элемент | 1 |
| 01G | 4665220 | Комплект репаир | 1 |
| 01H | 4652637 | Комплект репаир | 1 |
| 01I | 4665185 | Глушитель выпускной | 1 |
| 01J | 4624747 | Прокладка выпускной | 5 |
| 07 | 94-2011 | Пробка | 2 |
| 16 | 4649071 | Защитный кожух | 1 |
| 17 | 8105875 | Выпускная труба | 1 |
| 18 | 8092565 | Трубка фрекс. | 1 |
| 19 | 8105900 | Выпускная труба | 1 |
| 20 | 7051157 | Выпускная труба | 1 |
| 21 | J901240 | Болт | 16 |
| 22 | J950012 | Гайка | 16 |
| 23 | A590912 | Пружинная шайба | 16 |
| 26 | 4508575 | Хомут шланга | 1 |
| 27 | 3100176 | Саддле | 2 |
| 28 | 4055311 | Ленточный зажим | 2 |
| 29 | M430608 | Поддон головка винт | 2 |
| 30 | 3100224 | Трубка | 1 |
| 32 | 8093537 | Кронштейн | 2 |
| 33 | J271025 | Болт с шайбой | 8 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 3098710 | U-образный болт | 2 |
| 35 | J950010 | Гайка | 8 |
| 36 | A590110 | Плоская шайба | 4 |
| 37 | 7044985 | Крышка | 1 |
| 38 | J271016 | Болт с шайбой | 12 |
| 38A | J901016 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | A590116 | Плоская шайба | 2 |
| 40 | J901625 | Болт | 2 |
| 70 | 7051385 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
