Лебёдка трубопроводы (1) — HITACHI SCX2800-2

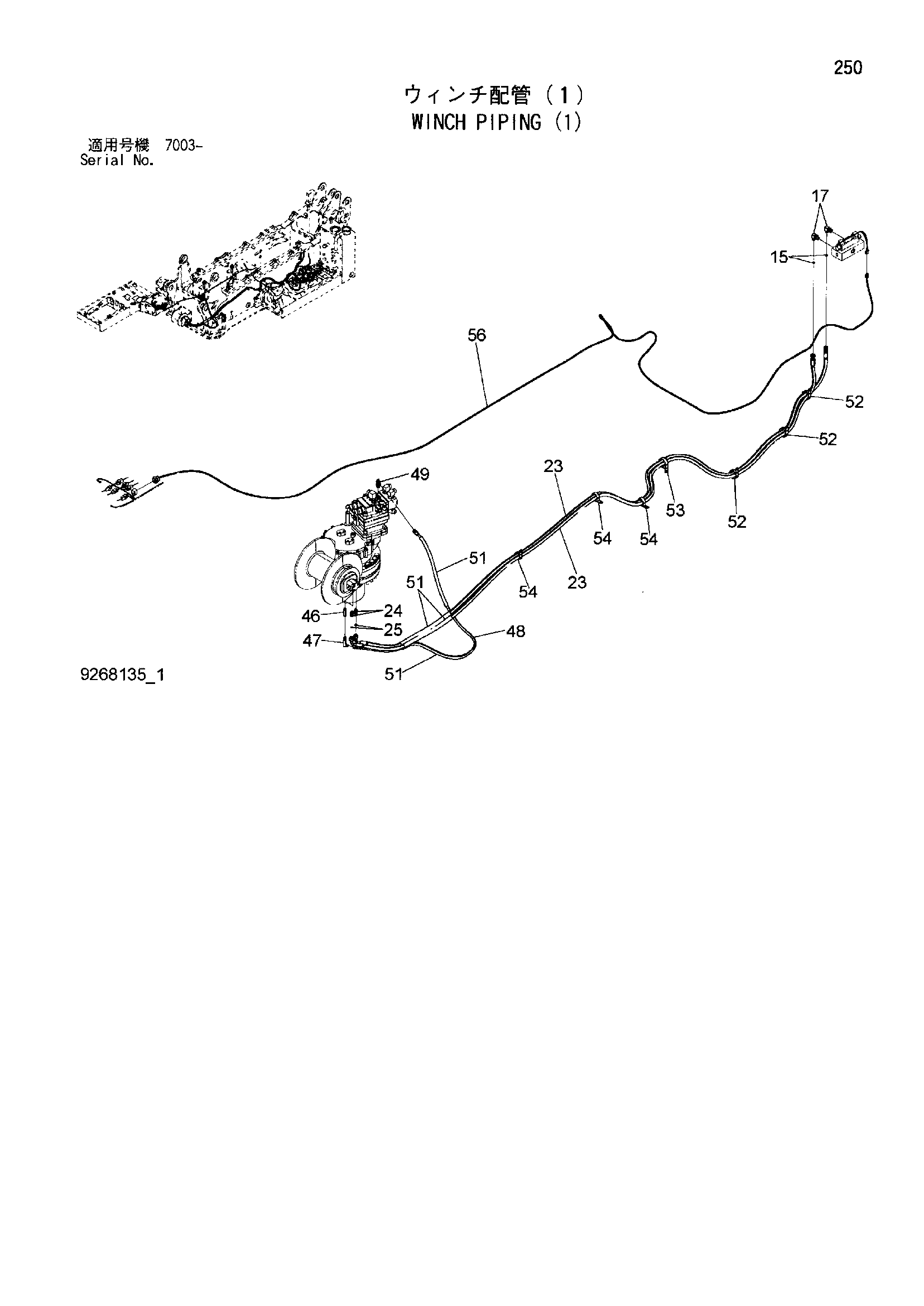

Заводская схема «Лебёдка трубопроводы (1)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | A853344 | Угловой штуцер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4659559 | Шланг | 2 |
| 24 | 4200655 | Адаптер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4138938 | Уплотнительное кольцо | 2 |
| 46 | 4342964 | Переходник | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4278442 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4234397 | Шланг | 1 |
| 49 | A852433 | Тройник | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4327293 | Защитный кожух | 4 |
| 52 | 4193816 | Зажим | 3 |
| 53 | 4204135 | Зажим | 1 |
| 54 | 4190265 | Зажим | 3 |
| 56 | 4659580 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
