Пилотный детали (правый) — HITACHI SCX2800-2

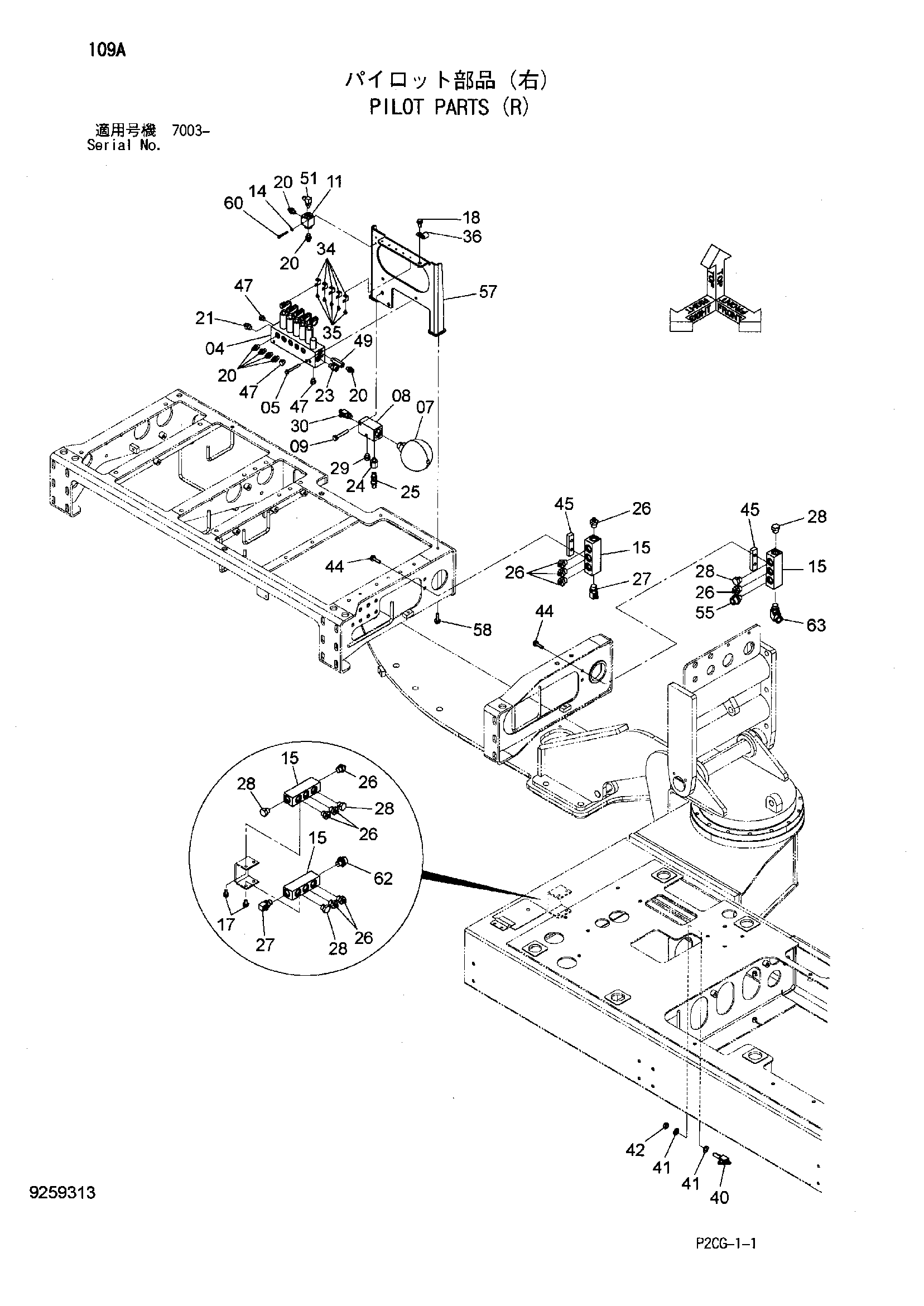

Заводская схема «Пилотный детали (правый)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4640755 | Электромагнитный клапан | 1 |
| 05 | J260870 | Болт с шайбой | 2 |
| 05A | J900870 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4200387 | Гидроаккумулятор | 1 |
| 07A | 955656 | Уплотнительное кольцо | 1 |
| 08 | 4475647 | Коллектор блок | 1 |
| 09 | J271070 | Болт с шайбой | 2 |
| 09A | J901070 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 3099786 | Челночный клапан | 1 |
| 14 | A590106 | Плоская шайба | 2 |
| 15 | 3099768 | Коллектор | 4 |
| 17 | J271020 | Болт с шайбой | 4 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | A852123 | Адаптер | 7 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4198407 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4621470 | Переходник | 1 |
| 25 | 4615922 | Датчик давления | 1 |
| 26 | A852143 | Адаптер | 10 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A852343 | Угловой штуцер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A885004 | Пробка | 5 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A885003 | Пробка | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A852433 | Тройник | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4252767 | Кронштейн | 5 |
| 35 | J460612 | Винт с шайбой | 5 |
| 36 | 4190273 | Зажим (диаметр. 18mm) | 1 |
| 40 | 4247260 | Тройник | 1 |
| 41 | A590114 | Плоская шайба | 2 |
| 42 | 4202531 | Гайка | 1 |
| 44 | J271040 | Болт с шайбой | 4 |
| 44A | J901040 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4649000 | Пластина | 2 |
| 47 | 4093624 | Пробка | 3 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4342964 | Переходник | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 51 | A852323 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4197530 | Адаптер | 1 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 7051430 | Кронштейн | 1 |
| 58 | J271035 | Болт с шайбой | 2 |
| 58A | J901035 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 60 | M340645 | Болт с внутренним шестигранником | 2 |
| 62 | 4197530 | Адаптер | 1 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | A853346 | Угловой штуцер | 1 |
| 63A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
