Маст (2) — HITACHI SCX2800-2

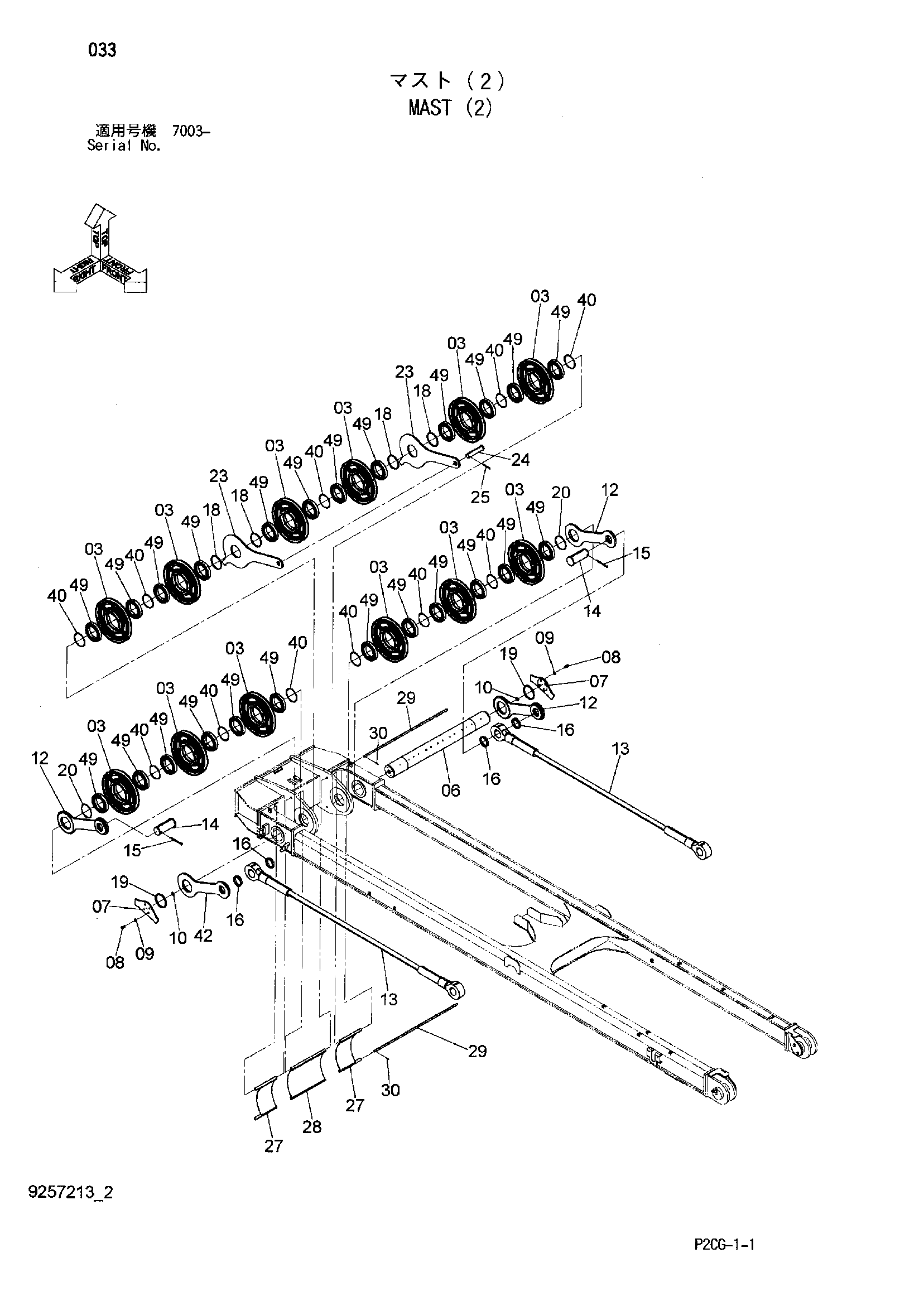

Заводская схема «Маст (2)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 2052682 | Канатный блок | 12 |
| 06 | 4645933 | Мост | 1 |
| 07 | 4645373 | Ограничитель | 2 |
| 08 | J921640 | Болт | 8 |
| 09 | J222016 | Шайба | 8 |
| 10 | 984614 | Уплотнительное кольцо | 2 |
| 12 | 9763293 | Тяга | 3 |
| 13 | 3106844 | Канат подвесной | 2 |
| 14 | 4647486 | Палец | 2 |
| 15 | A761304 | Шплинт | 2 |
| 16 | 4648943 | Проставка | 4 |
| 18 | 4646845 | Проставка | 4 |
| 19 | 4647235 | Проставка | 2 |
| 20 | 4647234 | Проставка | 2 |
| 23 | 4640744 | Тяга | 2 |
| 24 | 4646874 | Палец | 1 |
| 25 | A761080 | Шплинт | 1 |
| 27 | 9764646 | Направляющая каната | 2 |
| 28 | 9764647 | Направляющая каната | 1 |
| 29 | 4646926 | Палец | 2 |
| 30 | A765040 | Шплинт | 4 |
| 40 | 4646844 | Регулировочная шайба 0.8mm | 11 |
| 42 | 9765955 | Тяга | 1 |
| 49 | 4644480 | Шариковый подшипник | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
