Правый хоусе (1-2) — HITACHI SCX2800-2

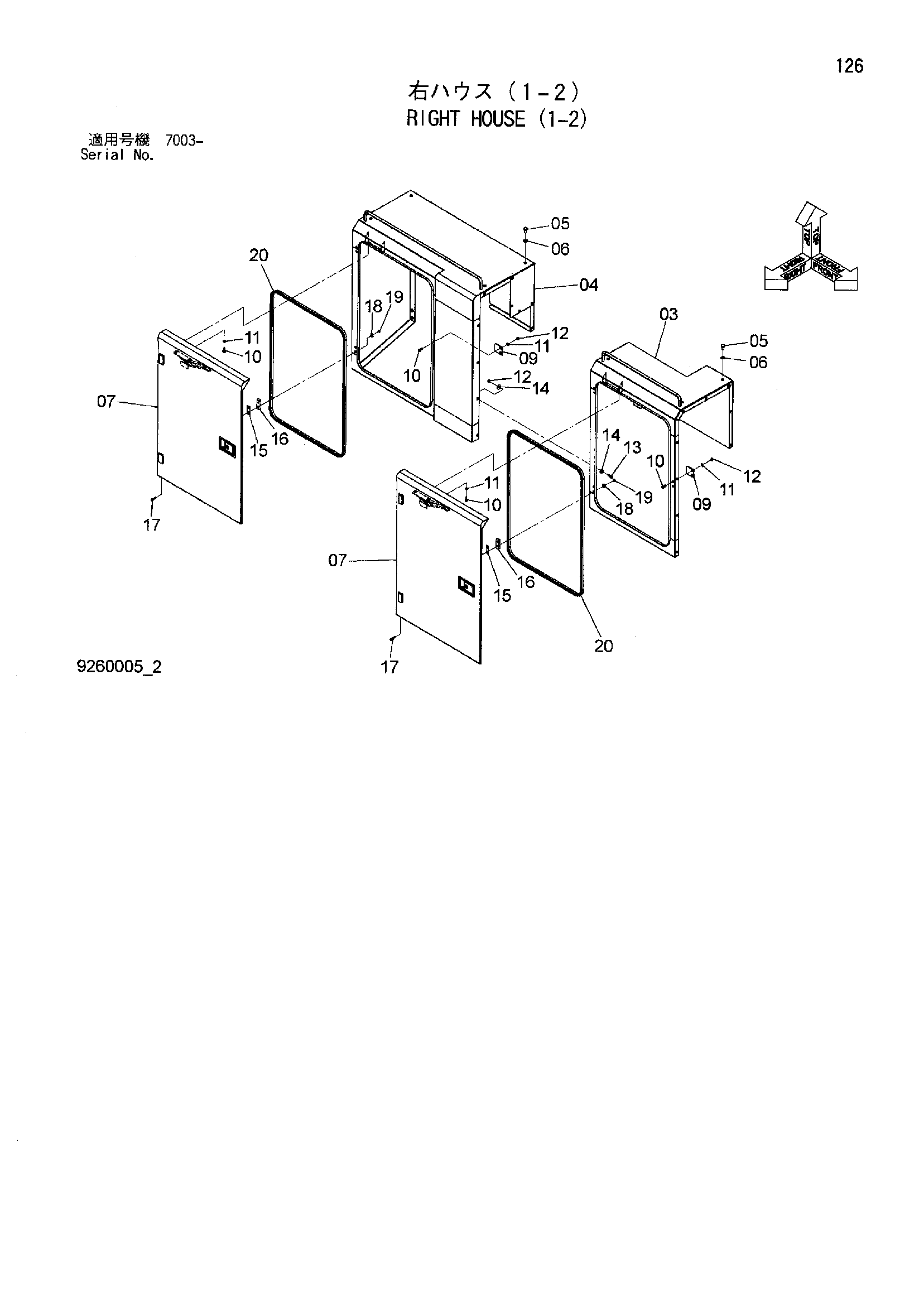

Заводская схема «Правый хоусе (1-2)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 5010581 | Хоусе | 1 |
| 04 | 5010582 | Хоусе | 1 |
| 05 | J921625 | Болт | 7 |
| 06 | A590116 | Плоская шайба | 7 |
| 07 | 7044881 | Дверь | 2 |
| 09 | 3100041 | Пластина | 2 |
| 10 | J921025 | Болт | 8 |
| 11 | A590110 | Плоская шайба | 8 |
| 12 | J950010 | Гайка | 14 |
| 13 | J921030 | Болт | 10 |
| 14 | J217083 | Шайба | 20 |
| 15 | 3100040 | Стопорная пластина | 4 |
| 16 | 3100042 | Пластина | 4 |
| 17 | J900840 | Болт | 8 |
| 18 | 3100044 | Пластина | 8 |
| 19 | J950008 | Гайка | 8 |
| 20 | 4609144 | Трим спонге | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
