Пилотные гидролинии (R-1) — HITACHI SCX2800-2

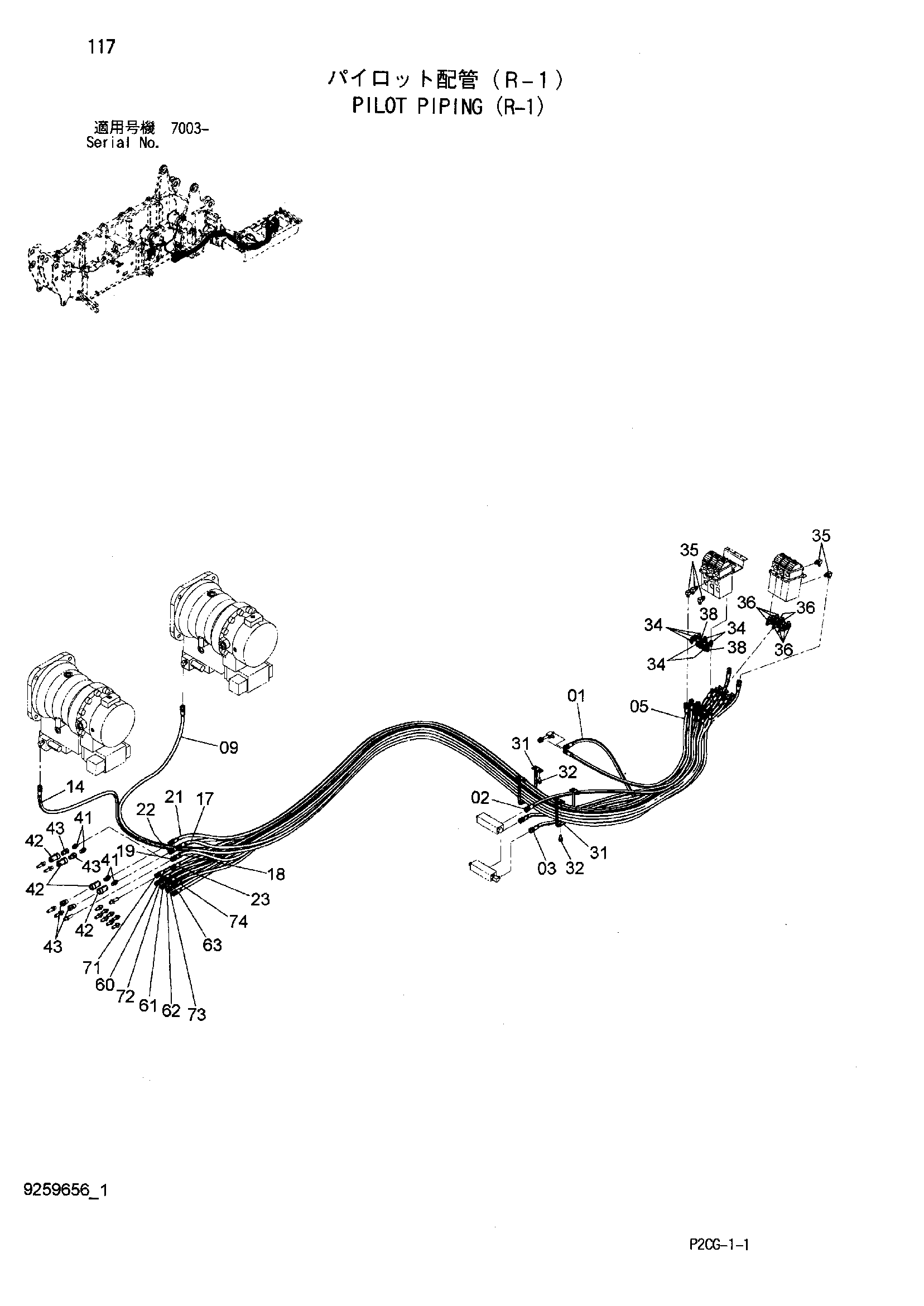

Заводская схема «Пилотные гидролинии (R-1)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4648911 | Шланг (PH) | 1 |
| 02 | 4606275 | Шланг (PT) | 1 |
| 03 | 4648922 | Шланг (TH) | 1 |
| 04 | 4612025 | Шланг (TT) | 1 |
| 05 | 4648923 | Шланг (4P) | 1 |
| 09 | 4648933 | Шланг (MX) | 1 |
| 14 | 4648942 | Шланг (AX) | 1 |
| 17 | 4648948 | Шланг (MU) | 1 |
| 18 | 4648949 | Шланг (HD) | 1 |
| 19 | 4648950 | Шланг (HX) | 1 |
| 21 | 4648951 | Шланг (4U) | 1 |
| 22 | 4648952 | Шланг (4D) | 1 |
| 23 | 4648955 | Шланг (4X) | 1 |
| 31 | 9761906 | Направляющая шланг | 2 |
| 32 | J271025 | Болт с шайбой | 4 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | A852123 | Адаптер | 7 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852323 | Угловой штуцер | 5 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852223 | Угловой штуцер | 9 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4436535 | Датчик давления | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4215650 | Адаптер | 4 |
| 42 | 4022907 | Самоуплотняющееся соединение | 4 |
| 42A | 4072595 | Колпачок | 1 |
| 43 | 4022908 | Самоуплотняющееся соединение | 4 |
| 43A | 4072596 | Колпачок | 1 |
| 60 | 4658222 | Шланг (SLB) | 1 |
| 61 | 4659786 | Шланг (SLF) | 1 |
| 62 | 4659787 | Шланг (SRB) | 1 |
| 63 | 4659788 | Шланг (SRF) | 1 |
| 71 | 4650190 | Шланг (MU) | 1 |
| 72 | 4660673 | Шланг (MD) | 1 |
| 73 | 4660676 | Шланг (AU) | 1 |
| 74 | 4660677 | Шланг (AD) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
