Гидромотор плунжер — HITACHI SCX2800-2

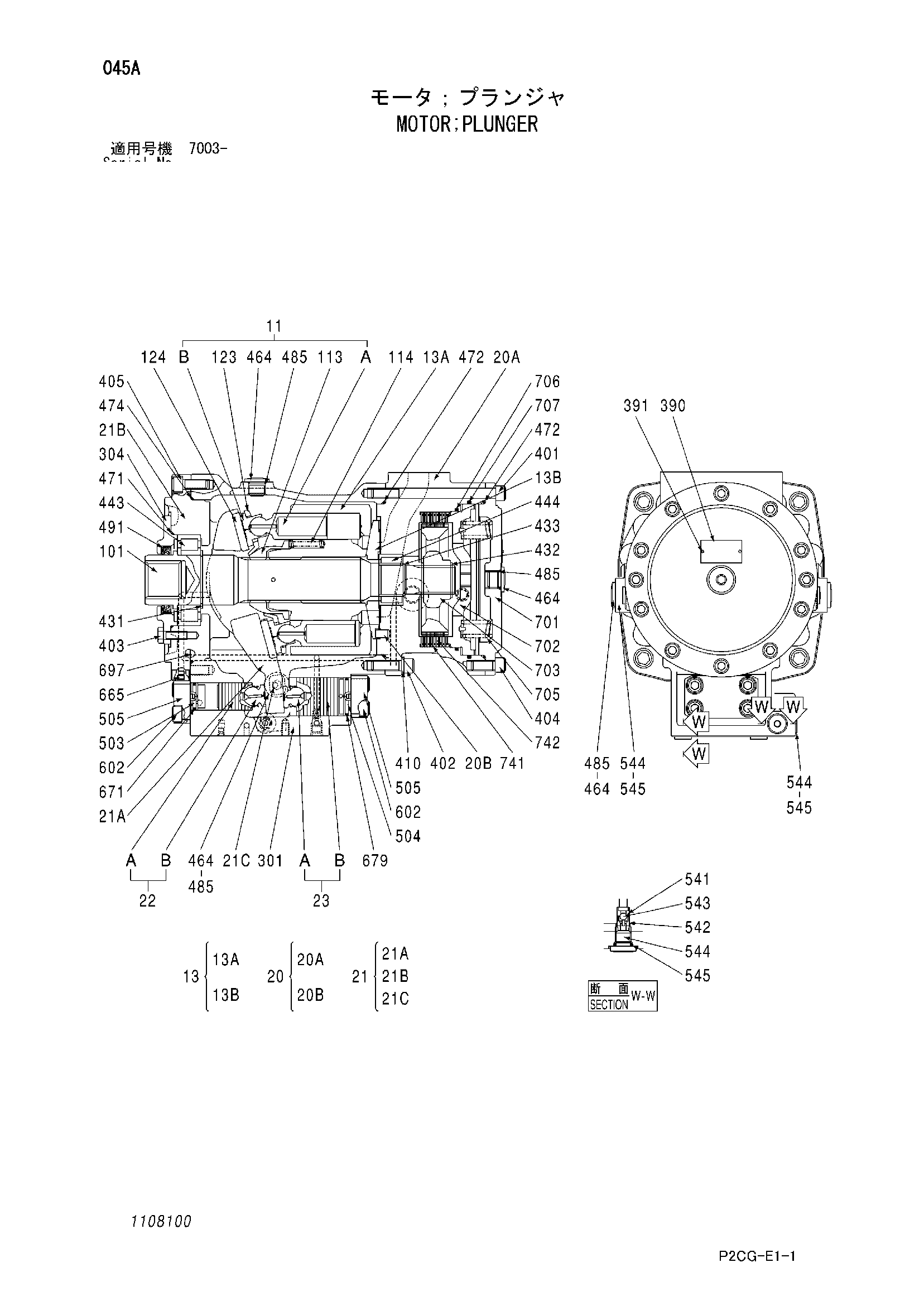

Заводская схема «Гидромотор плунжер» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4668126 | Гидромотор плунжер | 1 | |
| 11 | 1108101 | Поршень | 1 |
| 13 | 1108102 | Гидроцилиндр | 1 |
| 20 | 1108103 | Крышка | 1 |
| 21 | 1108104 | Пластина | 1 |
| 22 | 1108105 | Поршень | 1 |
| 23 | 1108106 | Поршень | 1 |
| 101 | 1108107 | Вал | 1 |
| 113 | 0828401 | Втулка | 1 |
| 114 | 0682307 | Пружина | 9 |
| 123 | 1108108 | Пластина | 1 |
| 124 | 0682309 | Пластина | 1 |
| 301 | 1108109 | Корпус | 1 |
| 304 | 1108110 | Крышка | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 1108111 | Болт с внутренним шестигранником | 7 |
| 402 | 4040040 | Болт с внутренним шестигранником | 9 |
| 403 | 0291225 | Болт | 3 |
| 404 | M341232 | Болт с внутренним шестигранником | 5 |
| 405 | M341232 | Болт с внутренним шестигранником | 14 |
| 410 | 4144342 | Пружинная шайба | 9 |
| 431 | 991347 | Стопорное кольцо | 1 |
| 432 | 991342 | Стопорное кольцо | 2 |
| 433 | 1108112 | Зажим | 1 |
| 443 | 1108113 | Роликовый подшипник | 1 |
| 444 | 1108114 | Игольчатый подшипник | 1 |
| 464 | 0719101 | Пробка | 5 |
| 471 | A811110 | Уплотнительное кольцо | 1 |
| 472 | 0425117 | Уплотнительное кольцо | 2 |
| 474 | 0100045 | Уплотнительное кольцо | 1 |
| 485 | 4506418 | Уплотнительное кольцо | 5 |
| 491 | 1108115 | Масляное уплотнение | 1 |
| 503 | 1108116 | Ограничитель | 1 |
| 504 | 1108117 | Ограничитель | 1 |
| 505 | 1108118 | Крышка | 2 |
| 541 | 1108119 | Сиденье | 3 |
| 543 | 0196987 | Стальной шарик | 3 |
| 544 | 0629404 | Пробка | 6 |
| 545 | 957366 | Уплотнительное кольцо | 6 |
| 602 | M341232 | Болт с внутренним шестигранником | 8 |
| 665 | 0263019 | Пробка | 17 |
| 671 | A811025 | Уплотнительное кольцо | 1 |
| 679 | A811040 | Уплотнительное кольцо | 1 |
| 697 | 4506408 | Уплотнительное кольцо | 4 |
| 701 | 1108120 | Крышка | 1 |
| 702 | 1108121 | Поршень | 1 |
| 703 | 1108122 | Муфта | 1 |
| 705 | 0747307 | Пружина тормоз | 16 |
| 706 | 0353321 | Уплотнительное кольцо | 1 |
| 707 | 0365330 | Уплотнительное кольцо | 1 |
| 741 | 0788817 | Пластина | 9 |
| 742 | 0788816 | Пластина фрикционный | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
