Гидролинии хода (нижний) — HITACHI SCX2800-2

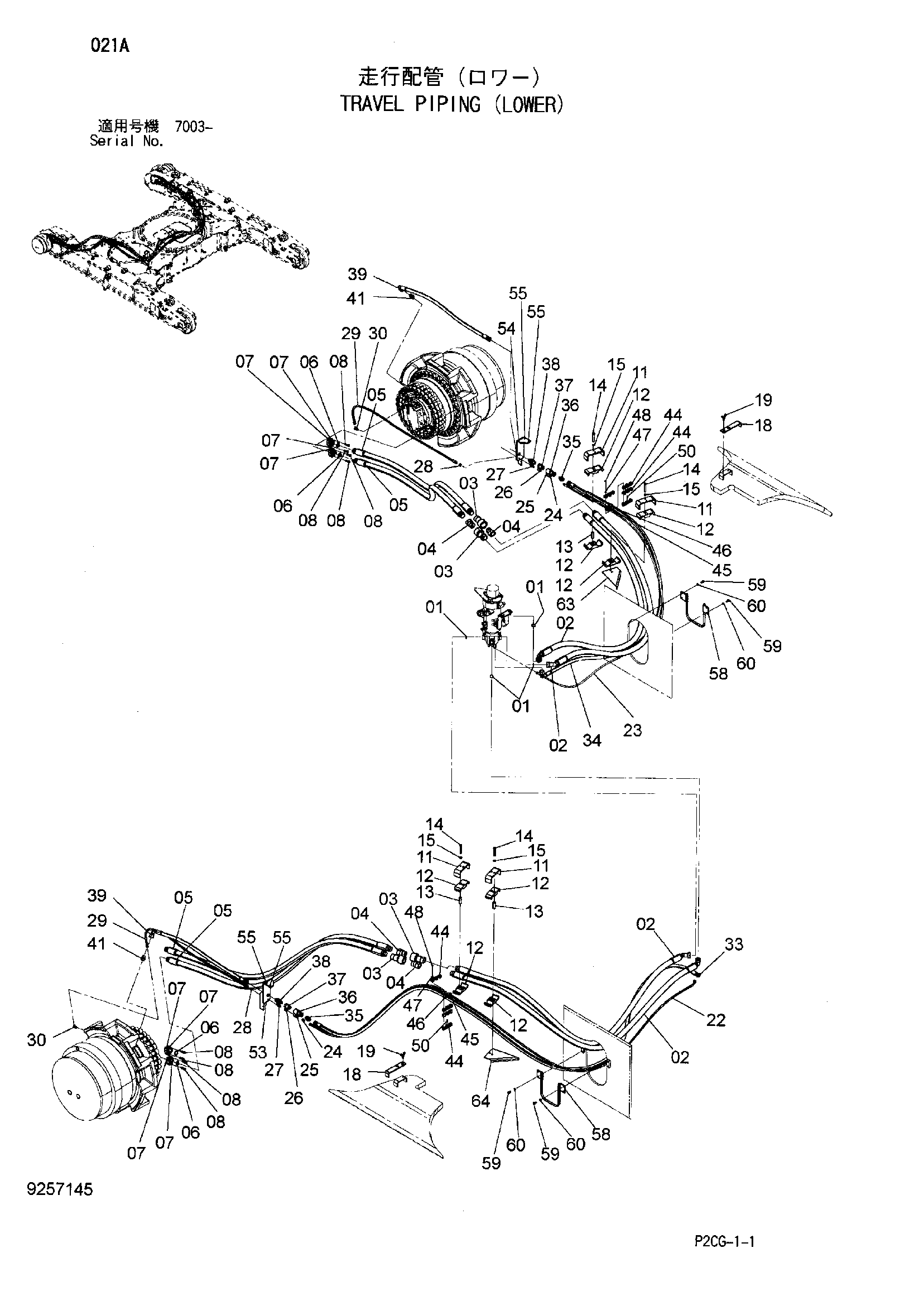

Заводская схема «Гидролинии хода (нижний)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187329 | Уплотнительное кольцо | 4 |
| 02 | 4645264 | Шланг | 4 |
| 03 | 4606864 | Самоуплотняющееся соединение | 4 |
| 04 | 4607717 | Самоуплотняющееся соединение | 4 |
| 05 | 4645267 | Шланг | 4 |
| 06 | 966993 | Уплотнительное кольцо | 4 |
| 07 | 4085560 | Разъёмный фланец | 8 |
| 08 | J781240 | Болт с внутренним шестигранником | 16 |
| 11 | 4342695 | Хомут трубки | 4 |
| 12 | 4342703 | Хомут | 8 |
| 13 | 4342699 | Проставка | 8 |
| 14 | J921290 | Болт | 8 |
| 15 | A590112 | Плоская шайба | 8 |
| 18 | 4644539 | Пластина | 2 |
| 19 | M361230 | Болт винг | 4 |
| 22 | 4645254 | Шланг | 1 |
| 23 | 4625603 | Шланг | 1 |
| 24 | 4154651 | Адаптер | 2 |
| 25 | 4025602 | Самоуплотняющееся соединение | 2 |
| 25A | 4048093 | Пылезащитный колпачок | 1 |
| 25B | 4048430 | Уплотнение (комплект) | 1 |
| 26 | 4025603 | Самоуплотняющееся соединение | 2 |
| 26A | 4048092 | Пылезащитный колпачок | 1 |
| 27 | 4614439 | Адаптер | 2 |
| 28 | 4209198 | Гайка | 2 |
| 29 | 4645516 | Шланг | 2 |
| 30 | A852322 | Угловой штуцер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4645269 | Шланг | 1 |
| 34 | 4645270 | Шланг | 1 |
| 35 | 4221278 | Адаптер | 2 |
| 36 | 4645200 | Самоуплотняющееся соединение | 2 |
| 37 | 4645201 | Самоуплотняющееся соединение | 2 |
| 38 | 4645176 | Адаптер | 2 |
| 39 | 4645271 | Шланг | 2 |
| 41 | 4102237 | Угловой штуцер | 2 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 4617539 | Хомут | 4 |
| 45 | 4610116 | Резиновая втулка | 2 |
| 46 | 4644452 | Резиновая втулка | 2 |
| 47 | A590108 | Плоская шайба | 4 |
| 48 | J900802 | Болт | 4 |
| 50 | M430816 | Винт | 2 |
| 53 | 8102874 | Правый кронштейн | 1 |
| 54 | 8102875 | Левый кронштейн | 1 |
| 55 | J271020 | Болт с шайбой | 4 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 58 | 8104619 | Кронштейн | 2 |
| 59 | J901025 | Болт | 8 |
| 60 | A590110 | Плоская шайба | 8 |
| 63 | 4654468 | Опора | 1 |
| 64 | 4654506 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
