Трубопроводы системы смазки (слевинг кольцо) — HITACHI SCX2800-2

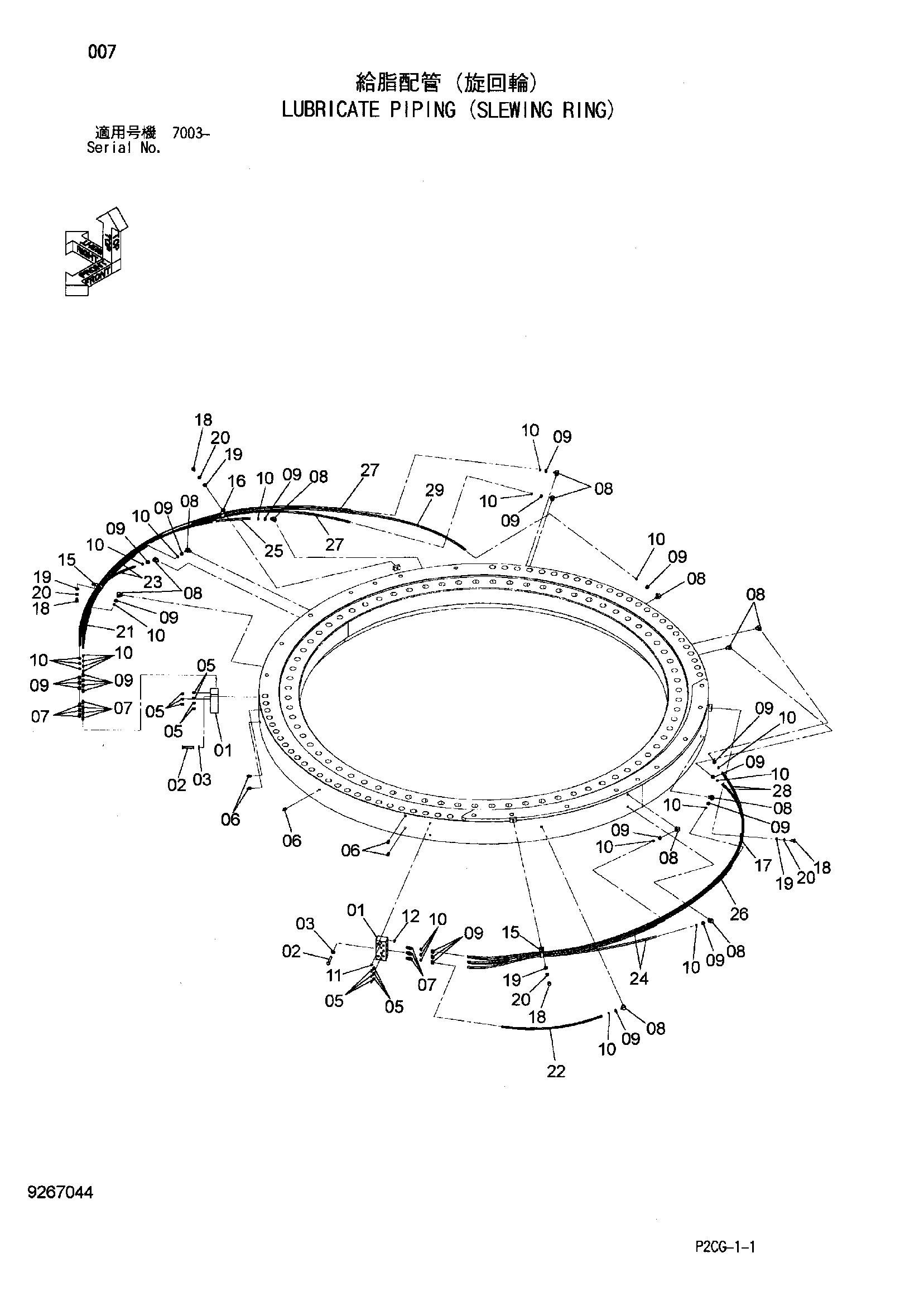

Заводская схема «Трубопроводы системы смазки (слевинг кольцо)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4658491 | Блок | 2 |
| 02 | J901065 | Болт | 4 |
| 03 | A590110 | Плоская шайба | 4 |
| 05 | J75481 | Пресс-маслёнка | 13 |
| 06 | J75482 | Пресс-маслёнка | 5 |
| 07 | 4610239 | Штуцер трубка | 13 |
| 08 | 4610238 | Штуцер трубка | 13 |
| 09 | 4610237 | Гайка колпачок | 26 |
| 10 | 4609260 | Втулка | 26 |
| 11 | 94-2010 | Пробка | 1 |
| 12 | 94-2011 | Пробка | 1 |
| 15 | 4192035 | Зажим (диаметр. 28mm) | 2 |
| 16 | 4252877 | Зажим (диаметр. 10mmX3) | 1 |
| 17 | 4192018 | Зажим (диаметр. 10mmX2) | 1 |
| 18 | J901016 | Болт | 4 |
| 19 | A590110 | Плоская шайба | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | 4669213 | Трубка нейлоновый | 1 |
| 22 | 4669214 | Трубка нейлоновый | 1 |
| 23 | 4669215 | Трубка нейлоновый | 2 |
| 24 | 4669216 | Трубка нейлоновый | 2 |
| 25 | 4669217 | Трубка нейлоновый | 1 |
| 26 | 4669218 | Трубка нейлоновый | 1 |
| 27 | 4669219 | Трубка нейлоновый | 2 |
| 28 | 4669220 | Трубка нейлоновый | 2 |
| 29 | 4669221 | Трубка нейлоновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
