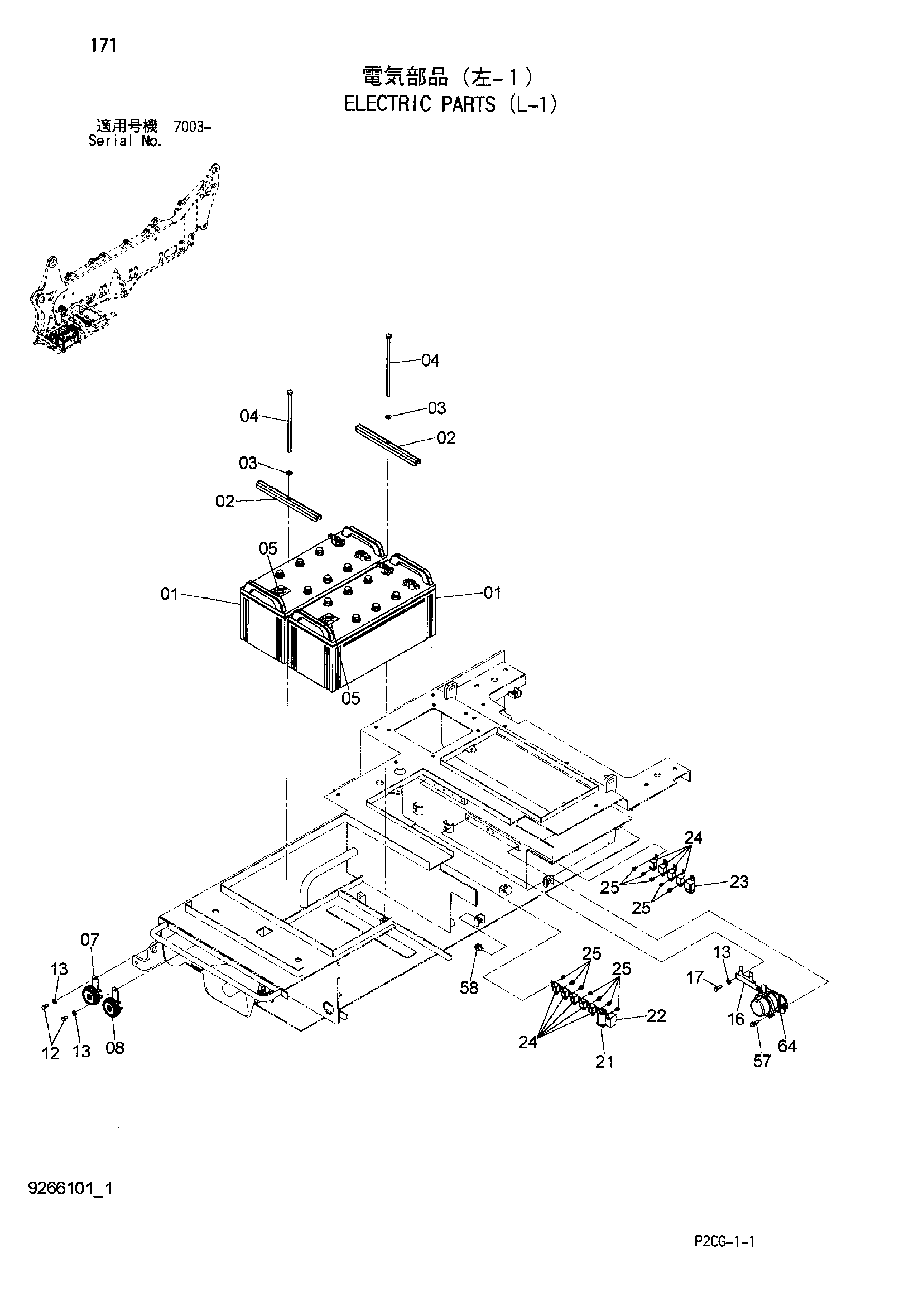

Электрооборудование (L-1) — HITACHI SCX2800-2
Заводская схема «Электрооборудование (L-1)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192421 | Аккумулятор | 2 |
| 02 | 445214 | Держатель | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | 4314067 | Болт | 2 |
| 05 | 4359156 | Информационная табличка | 2 |
| 07 | 4439228 | Звуковой сигнал | 1 |
| 08 | 4439229 | Звуковой сигнал | 1 |
| 12 | J900816 | Болт | 2 |
| 13 | A590108 | Плоская шайба | 4 |
| 16 | 4297280 | Кронштейн | 1 |
| 17 | J900812 | Болт | 2 |
| 21 | 3099924 | Фласхер | 1 |
| 22 | 4615017 | Таймер | 1 |
| 23 | 3099887 | Реле | 1 |
| 24 | 4414207 | Реле | 9 |
| 25 | J460612 | Винт с шайбой | 12 |
| 57 | J260825 | Болт с шайбой | 2 |
| 57A | J900825 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 58 | J271020 | Болт с шайбой | 1 |
| 58A | J901020 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 64 | 4408632 | Реле аккумулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
