Пилотные гидролинии (2-2) — HITACHI SCX2800-2

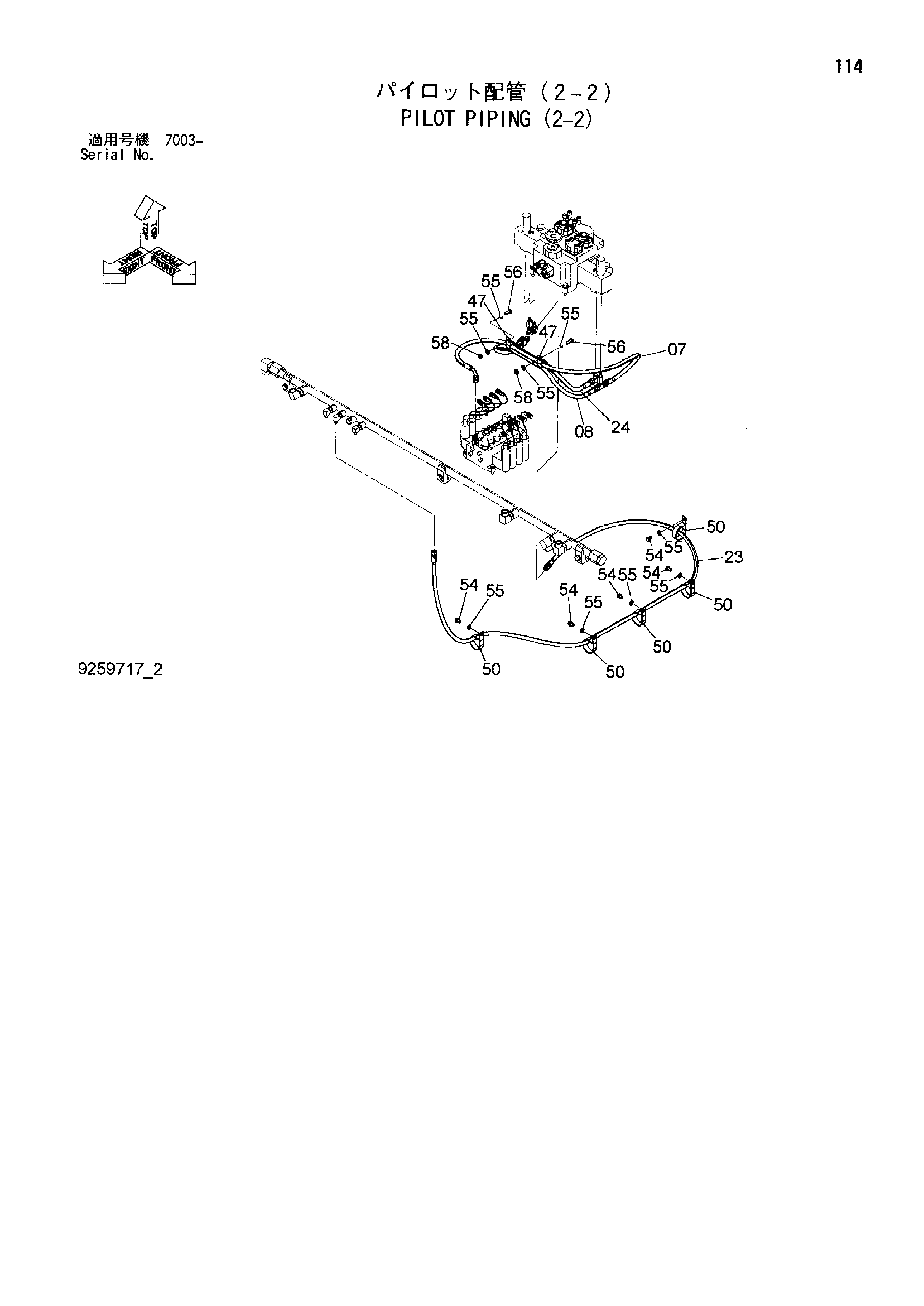

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	4660176	Шланг	1
08	4660098	Шланг	1
23	4649145	Шланг (D3)	1
24	4660026	Шланг (D4)	1
47	4190264	Зажим (диаметр. 35mm)	2
50	4193816	Зажим (диаметр. 60mm)	5
54	J901016	Болт	5
55	A590110	Плоская шайба	9
56	J901025	Болт	2
58	J950010	Гайка	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
