Гидролинии хода (слевинг рама) — HITACHI SCX2800-2

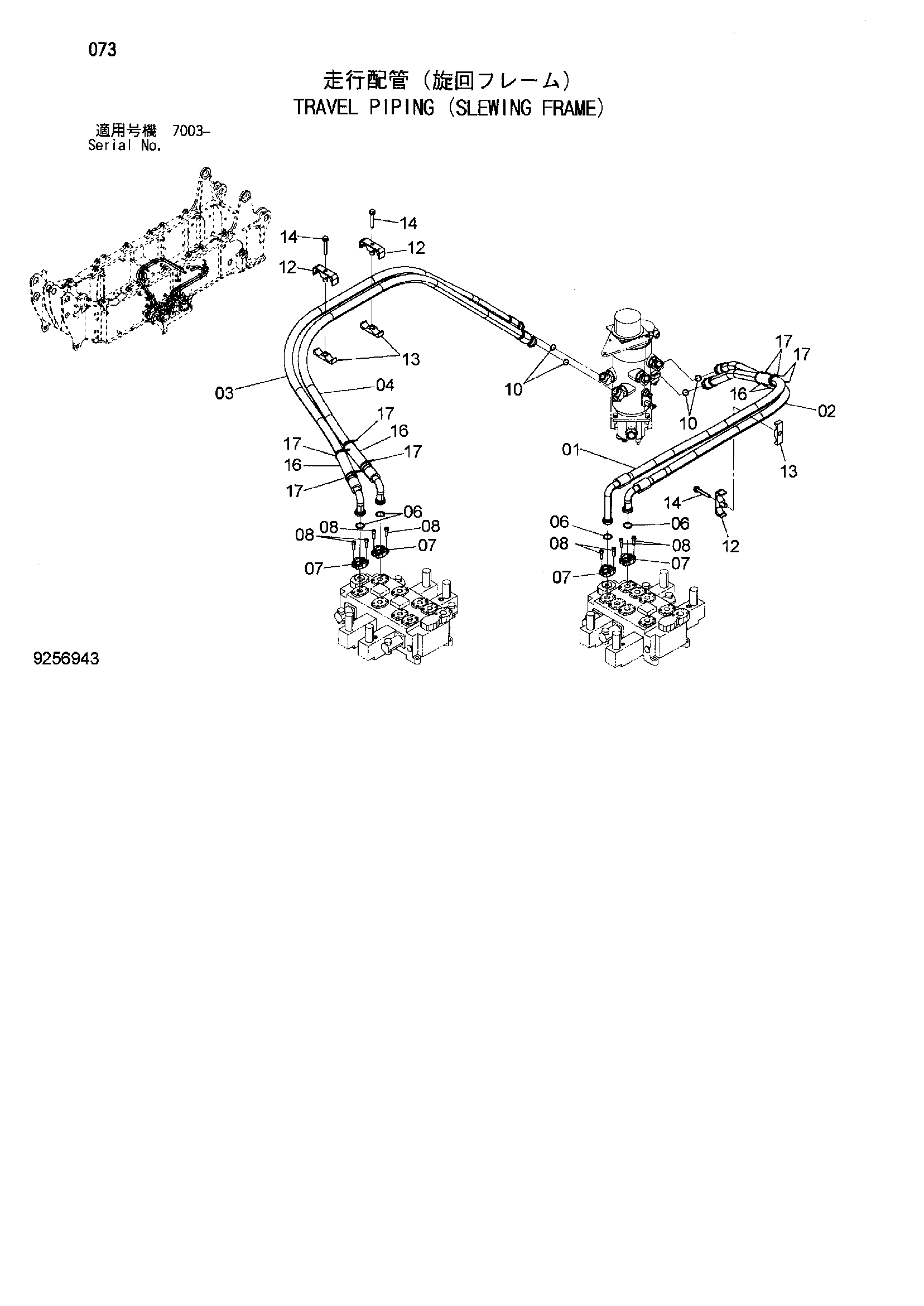

Заводская схема «Гидролинии хода (слевинг рама)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4645256 | Шланг | 1 |
| 02 | 4645257 | Шланг | 1 |
| 03 | 4645258 | Шланг | 1 |
| 04 | 4645259 | Шланг | 1 |
| 06 | 966993 | Уплотнительное кольцо | 4 |
| 07 | 962453 | Разъёмный фланец | 8 |
| 08 | M341030 | Болт с внутренним шестигранником | 16 |
| 10 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 8065749 | Хомут | 3 |
| 13 | 3075326 | Резиновая прокладка | 3 |
| 14 | J271280 | Болт с шайбой | 3 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4219918 | Резиновая втулка | 4 |
| 17 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
