Электрооборудование (правый) — HITACHI SCX2800-2

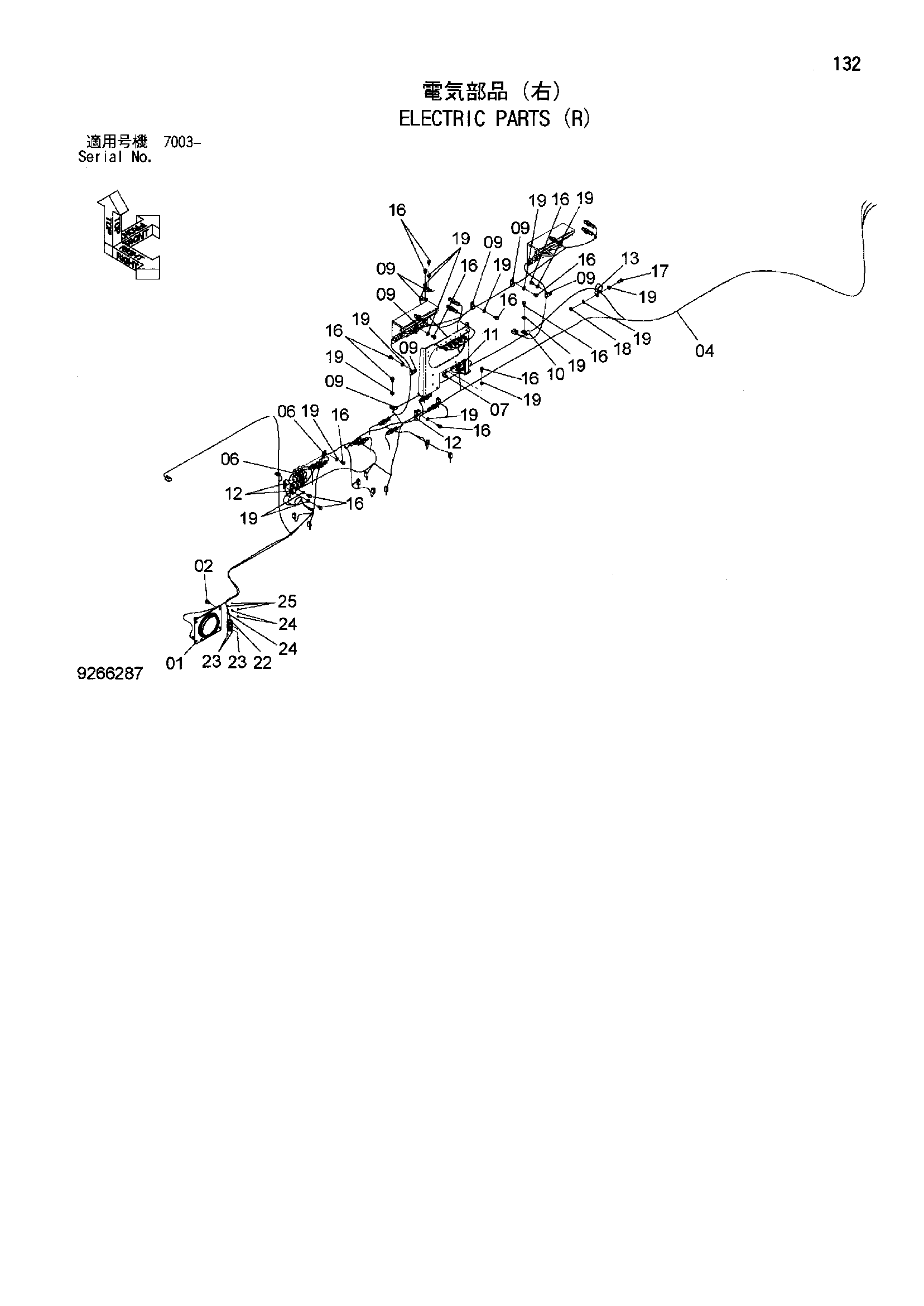

Заводская схема «Электрооборудование (правый)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7045652 | Фонарь боковой | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 0005523 | Жгут проводов | 1 |
| 06 | 4282175 | Кронштейн | 3 |
| 07 | 4336875 | Кронштейн | 1 |
| 09 | 4190261 | Зажим (диаметр. 10mm) | 8 |
| 10 | 4190253 | Зажим (диаметр. 16mm) | 1 |
| 11 | 4190262 | Зажим (диаметр. 19mm) | 1 |
| 12 | 4190263 | Зажим (диаметр. 25mm) | 3 |
| 13 | 4190264 | Зажим (диаметр. 35mm) | 1 |
| 16 | J901016 | Болт | 16 |
| 17 | J901025 | Болт | 1 |
| 18 | J950010 | Гайка | 1 |
| 19 | A590110 | Плоская шайба | 18 |
| 22 | 4649933 | Жгут проводов | 1 |
| 23 | M430310 | Винт | 3 |
| 24 | A590103 | Плоская шайба | 6 |
| 25 | M500303 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
