Слевинг рама — HITACHI SCX2800-2

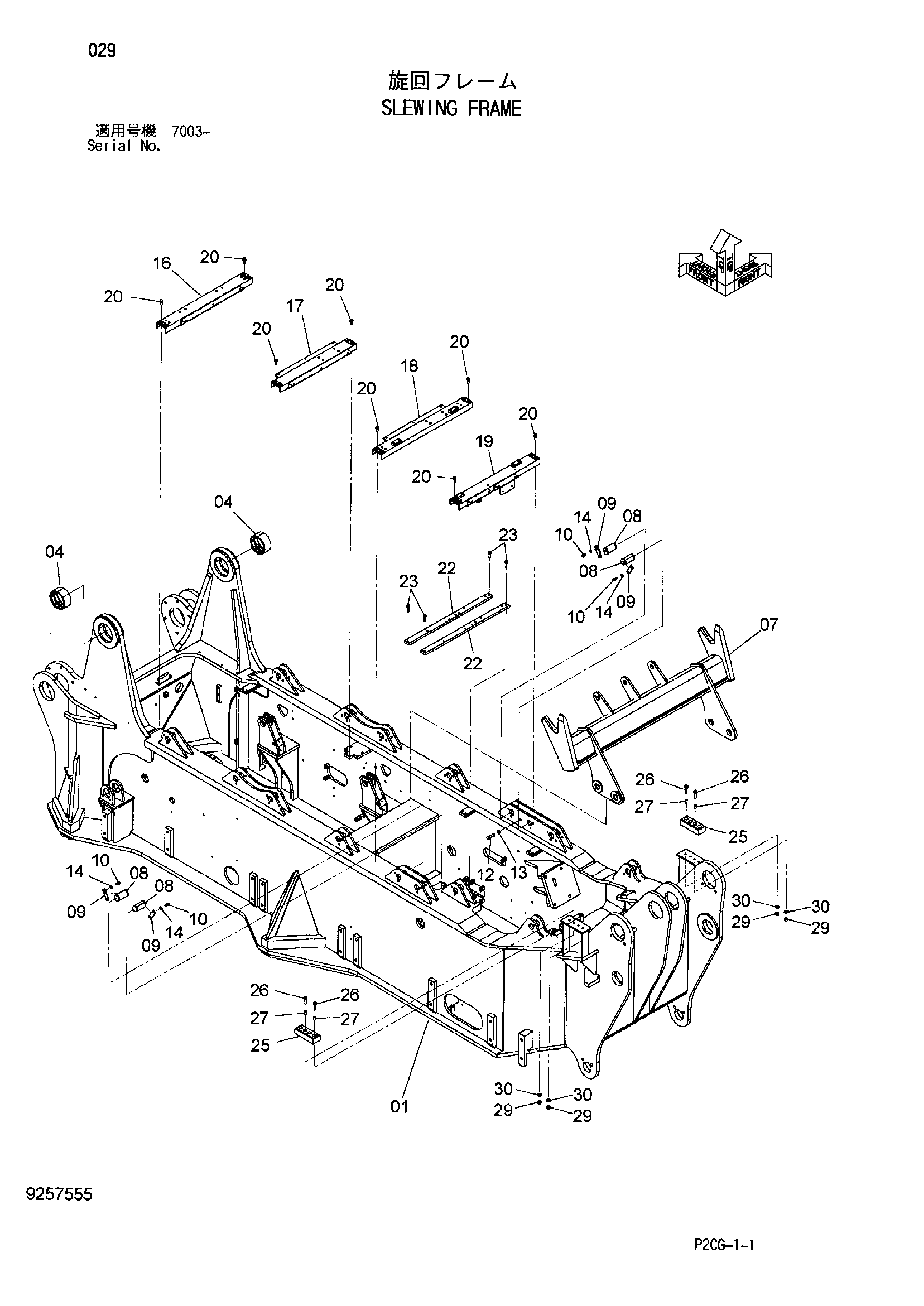

Заводская схема «Слевинг рама» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010140 | Рама основной | 1 |
| 04 | 4646848 | Втулка | 2 |
| 07 | 7049530 | Кронштейн | 1 |
| 08 | 4646741 | Палец | 4 |
| 09 | X4246 | Стопорная пластина | 4 |
| 10 | J901225 | Болт | 8 |
| 12 | M261660 | Болт | 2 |
| 13 | J950016 | Гайка | 2 |
| 14 | A590112 | Плоская шайба | 8 |
| 16 | 8103251 | Кронштейн | 1 |
| 17 | 8103252 | Кронштейн | 1 |
| 18 | 8103253 | Кронштейн | 1 |
| 19 | 8103254 | Кронштейн | 1 |
| 20 | J271235 | Болт с шайбой | 16 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 3106860 | Кронштейн | 2 |
| 23 | J271250 | Болт с шайбой | 4 |
| 23A | J901250 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4380857 | Буффер | 2 |
| 26 | J271260 | Болт с шайбой | 8 |
| 26A | J901260 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4380855 | Проставка | 8 |
| 29 | J950012 | Гайка | 8 |
| 30 | A590112 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
